4.3.2锅炉房集中仪表控制室,应符合下列要求:
1 应与锅炉间运行层同层布置;
2 宜布置在便于司炉人员观察和操作的炉前适中地段;
3 室内光线应柔和;
4 朝锅炉操作面方向应采用隔声玻璃大观察窗;
5 控制室应采用隔声门;
6 布置在热力除氧器和给水箱下面及水泵间上面时,应采取有效的防振和防水措施。
4.3.3容量大的水处理系统、热交换系统、运煤系统和油泵房,宜分别设置各系统的就地机柜室。
4.3.4锅炉房宜设置修理间、仪表校验间、化验室等生产辅助间,并宜设置值班室、更衣室、浴室、厕所等生活间。当就近有生活间可利用时,可不设置。二、三班制的锅炉房可设置休息室或与值班更衣室合并设置。锅炉房按车间、工段设置时,可设置办公室。
4.3.5化验室应布置在采光较好、噪声和振动影响较小处,并使取样方便。
4.3.6锅炉房运煤系统的布置宜使煤自固定端运入锅炉炉前。
4.3.7锅炉房出入口的设置,必须符合下列规定:
l 出入口不应少于2个。但对锅炉房,当炉前走道总长度小于12m,且总建筑面积小于200m。时,其出入口可设1个:
2非锅炉房,其人员出入口必须有1个直通室外;
3锅炉房为多层布置时,其各层的人员出入口不应少于2个。楼层上的人员出入口,应有直接通向地面的安全楼梯。
4.3.8锅炉房通向室外的门应向室外开启,锅炉房内的工作间或生活间直通锅炉间的门应向锅炉间内开启。
4.4工艺布置
4.4.1 锅炉房工艺布置应确保设备安装、操作运行、维护检修的安全和方便,并应使各种管线流程短、结构简单,使锅炉房面积和空间使用合理、紧凑。
4.4.2 建筑气候年日平均气温大于等于25℃的日数在80d以上、雨水相对较少的地区,锅炉可采用露天或半露天布置。当锅炉采用露天或半露天布置时,除应符合本规范第4.4.1条的规定外,尚应符合下列要求:
1 应选择适合露天布置的锅炉本体及其附属设备;
2 管道、阀门、仪表附件等应有防雨、防风、防冻、防腐和减少热损失的措施;
3 应将锅炉水位、锅炉压力等测量控制仪表,集中设置在控制室内。
4.4.3风机、水箱、除氧装置、加热装置、除尘装置、蓄热器、水处理装置等辅助设备和测量仪表露天布置时,应有防雨、防风、防冻、防腐和防噪声等措施。
居民区内锅炉房的风机不应露天布置。
4.4.4锅炉之间的操作平台宜连通。锅炉房内所有高位布置的辅助设施及监测、控制装置和管道阀门等需操作和维修的场所,应设置方便操作的安全平台和扶梯。阀门可设置传动装置引至楼(地)面进行操作。
4.4.5锅炉操作地点和通道的净空高度不应小于2m,并应符合起吊设备操作高度的要求。在锅筒、省煤器及其他发热部位的上方,当不需操作和通行时,其净空高度可为0.7m。
4.4.6锅炉与建筑物的净距,不应小于表4.4.6的规定,并应符合下列规定:
1当需在炉前更换锅管时,炉前净距应能满足操作要求。大于6t/h的蒸汽锅炉或大于4.2Mw的热水锅炉,当炉前设置仪表控制室时,锅炉前端到仪表控制室的净距可减为3m;
2当锅炉需吹灰、拨火、除渣、安装或检修螺旋除渣机时,通道净距应能满足操作的要求;装有快装锅炉的锅炉房,应有更新整装锅炉时能顺利通过的通道;锅炉后部通道的距离应根据后烟箱能否旋转开启确定。

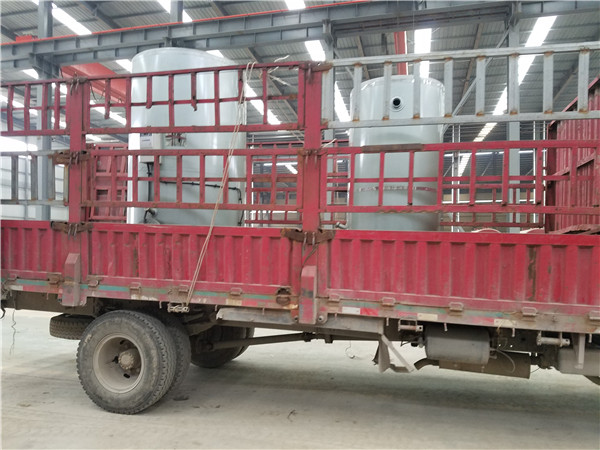

立式贯流燃气蒸汽锅炉
l)额定蒸发量大于0.5t/h的锅炉,至少装设两个安全阀:额定蒸发量小于或等于0.5t/h的锅炉,至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。(2)安全阀应垂直安装在锅筒、集箱的高位置。在安全阀和锅筒或集箱之间,不得装有取用蒸汽的出口管和阀门。(3)杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架,弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。(4)对于额定蒸汽压力小于或等于3.82MPa的锅炉,安全阀喉径不应小于25mm:对于额定蒸汽压力大于3.82MPa的锅炉,安全阀喉径不应小于20mm。(5)安全阀与锅炉的连接管,其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上,短管的通路截面积应不小于所有安全阀排汽面积的1.25倍。(6)安全阀一般应装设排汽管,排汽管应直通安全地点,并有足够的截面积,保证排汽畅通。安全阀排汽管底部应装有接到安全地点的疏水管,在排汽管和疏水管上都不允许装设阀门。

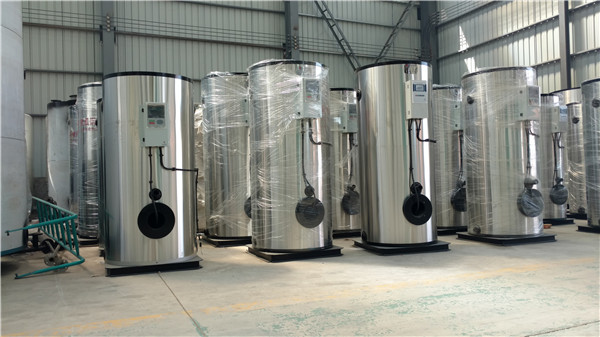

立式贯流燃气蒸汽锅炉
特别注意事项:
1).操作锅炉的人员应经过专业培训并取得操作证。
2).锅炉安装必须经专业的安装公司并取得使用许可证。
3).锅炉在准备使用前,必须先单机试运行及详细了解锅炉的特性及操作使用说明书(含配套设备的说明书)。
4).安装、使用、维修、保养等必须按相应的规定进行。
5).在未对设备的使用全部了解清楚的情况下,应向我公司先咨询了解清楚。
6).锅炉设备在运行时必须有专人值守;
通电试运行:
系统经专业技术人员检查无误后,方可通电进行调试。
a、 系统有“自动”和“手动”两种工作状况,调试时应先选用“手动”模式,将控制柜上的选择开关旋至“手动”档;
b、 合上电源、电源指示灯、相关仪表都应有指示或显示;
c、 根据实际运行要求,在仪表上设定相关参数:如温度上限、温度下限、温度极限、压力极限等;
d、 采用“点动”方式启动循环水泵,观察泵的转向是否正确,若反向运转,则切断电源,倒接电机电源接线至转向正确;
e、 手动运行正常后,则将“选择开关”拨到“自动”档,让系统自动运行,观察系统运行是否正常,各仪表是非工作正常;
f、 若出现异常情况,按下电控柜面板上的“急停”按钮,可无条件切断系统运行,检修后再按此按钮,系统将自动恢复运行;
、 试运转正常后,连续观察系统运行24小时,仔细观察是否有异常现象,若无异常,锅炉可正式投入使用;
h、 系统运行过程中可通过检测或观察仪表的有关数据判断锅炉的工作情况;
i、 连续运行8小时,仔细检查锅炉运行情况,评估锅炉是否达到设计要求。
a) 正常使用:
1. 调试合格后,可投入正式运行,向锅炉供水应符合1576“工业锅炉水质”的要求;
2. 在正常使用中电热元件及电控部分出现故障而停炉时,按“故障处理”检查原因,予以解决,仍不能解决时,通报公司解决;
3. 正常使用中应注意水位、压力、温度,使之处于正常状态;
4. 启动运行时,待锅炉水温接近设定温度时,再启动水泵;
5. 在运行中,出现停电事故,恢复供电后须重新启动;
6. 正常使用中,须进行必要的经常保养,真空锅炉应保持其真空度,真空度失控时应停机检查,正常后再投入运行;
7. 长期停止使用时,须切断电源。锅炉可进行湿法保养和干法保养;
① 干法保养:
停炉后将锅炉水排净,将内部污垢清除冲洗干净,待炉内干燥后,将10~30毫克大小的块状石灰用盘装好(用氧化钙纯度大于50%生石灰),放置锅炉筒内。生石灰重量为锅内容积每立方米3公斤计算,将所有门孔、阀门关闭。每月检查一次,发现生石灰碎成粉状,即需要更换,锅炉重新运行时,将其全部取出。
② 湿法保养:
停炉后放净炉水,清除内部污垢,冲洗干净,重新注满碱性防腐液(PH值在10~12的水)。将水加热排除水中气体,关闭所有门、孔及阀门。此法气候寒冷地区不可采用。
一、蒸汽锅炉水处理不合格会导致的结果是:1、结垢;2、腐蚀;
二、结垢与腐蚀的后果是:
①腐蚀使金属构件破损;锅炉的省煤器、水冷壁、对流管束及锅筒等构件会因水质不良而引起腐蚀。结果这些金属构件变薄和凹陷,甚至穿孔。更为严重的腐蚀会使金属内部结构遭到破坏。被腐蚀的金属强度显著降低。因此严重影响锅炉安全运行,缩短锅炉使用年限,造成经济上的损失。
②增加锅水中的结垢成份金属的腐蚀产物(主要是铁的氧化物),被锅水带到锅炉受热面后,容易与其它杂质生成水垢。当水垢含铁时,传热效果更差。例如,含8%铁并混有二氧化硅的1mm厚的水垢所造成的热损失,相当于4mm厚的其他成份的水垢。
③产生垢下腐蚀含有高价铁的水垢,容易引起与水垢接触的金属铁的腐蚀。铁的腐蚀产物又容易重新结成水垢。这是一种恶性循环,它会导致锅炉构件迅速损坏。尤其对燃油锅炉,金属腐蚀产物的危害更大。
