信息摘要:
l)额定蒸发量大于0.5t/h的锅炉,至少装设两个安全阀:额定蒸发量小于或等于0.5t/h的锅炉,至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。(2)安全...
l)额定蒸发量大于0.5t/h的锅炉,至少装设两个安全阀:额定蒸发量小于或等于0.5t/h的锅炉,至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。(2)安全阀应垂直安装在锅筒、集箱的高位置。在安全阀和锅筒或集箱之间,不得装有取用蒸汽的出口管和阀门。(3)杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架,弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。(4)对于额定蒸汽压力小于或等于3.82MPa的锅炉,安全阀喉径不应小于25mm:对于额定蒸汽压力大于3.82MPa的锅炉,安全阀喉径不应小于20mm。(5)安全阀与锅炉的连接管,其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上,短管的通路截面积应不小于所有安全阀排汽面积的1.25倍。(6)安全阀一般应装设排汽管,排汽管应直通安全地点,并有足够的截面积,保证排汽畅通。安全阀排汽管底部应装有接到安全地点的疏水管,在排汽管和疏水管上都不允许装设阀门。

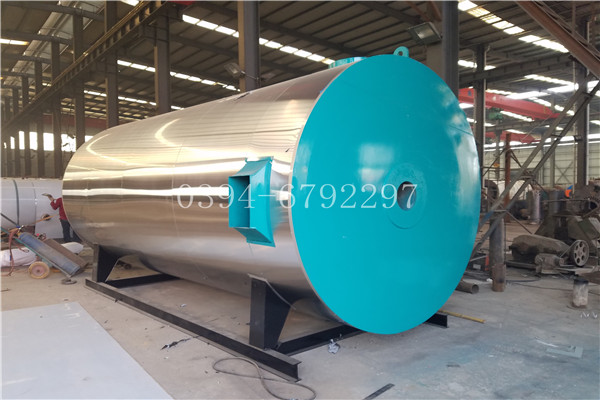

15吨电蒸汽锅炉
CLDR(CWDR)系列电热锅炉是机电一体化设备,采用进口PLC可编程控制器,系统的全自动运行通过编程来实现。主要有以下功能:
1、 梯式加载:系统自动运行,分时启动每级电热管(时间间隔可以任意设定),从而避免了对电网的冲击;
2、 电热元件循环投切:电热元件可循环投切,即先投先切,后投后切,使各接触器及电加热元件使用时间及动作频率相同,从而提高各电器元件使用寿命;
3、 缺水保护:当锅炉本体中水位不够时,系统将报警,并停止运行,补水后自动投入运行;
4、 温度设定、自动调温、超温保护:可在电控柜上设定温度上、下限(100℃以内的热水);当系统温度低于下限设定值时,每隔一定时间(可以任意修改)自动增加一组电热管投入运行。当温度高于温度上限设定值时,每隔一定时间自动减少一组电热管加热,当温度介于上、下限之间时,保持加热功率不变。当温度达到电接点温度表上的温度极限时,电热管将自动切断运行,并声光报警,故障消除后,系统重新投入运行;
5、 超压保护:当锅炉压力超过电接点压力表上设定的压力极限时,电热管将自动切断运行,并有声光报警,压力恢复正常后,系统自动投入运行;
6、 系统还具有过流、短路、缺相、漏电自动保护功能;
7、 手动操作:热水锅炉除自动控制外,另设有手动控制功能和紧急停机开关(自动/手动均有效);
8、 系统联动功能:电热元件与水泵联动,联动方式为水泵先开后停。
CLDR系列锅炉有常压热水锅炉、真空热水锅炉、承压热水锅炉及电热蒸汽锅炉等多种规格,能满足各种不同用户的需要。
1. 管道系统的安装必须符合有关规程、标准的要求。应严格按设计要求进行;
2. 锅炉外部接管及阀门等附件重量不得由锅炉本体承受,外部接管与锅炉连接处应使用柔性接头,严禁将管道的热膨胀应力作用于锅炉本体上;
3. 常压热水锅炉必须有通大气口或起通大气作用的管道,其尺寸不小于锅炉本体通大气口尺寸,并接至室外,应考虑防雨、杂物及防雷击措施。承压型热水锅炉及蒸汽锅炉安全阀的泄压管应接至室外,疏水管应单独引至排水沟,不得在疏水管道上装设阀门。
4. 锅炉排水(污)管应接至排水沟。
5. 热水系统管道应有入口过滤装置、安全装置和排污及排气阀、温度计等;
6. 热水及蒸汽管道应保温,冷水管道应防冻;
7. 管道安装完后应进行耐压试验,试验压力及试验方法、合格标准见“蒸汽锅炉安全技术监察规程”、“热水锅炉安全技术监察规程”。
15吨电蒸汽锅炉
a) 紧急情况处理:
锅炉运行中当锅炉与供热系统发生下列情况时,应立即停炉:
1、水温或压力急剧上升失去控制,常压热水锅炉在当地气压下汽化时,真空锅炉不能维持真空时;
2、循环泵或补给水泵失效时;
3、压力表、安全阀等安全附件全部失效时;
4、锅炉元件损坏,危及运行人员安全或不断给锅炉补水,锅炉水位仍继续下降时;
5、其他异常情况,且超过安全运行允许时。
根据各种情况找出原因,解决问题后再重新启动运行。
a) 日常检查与维护:
电热锅炉采取全自动控制运行方式,无需专人值守(手动时则需专人值守),但应派一名熟练操作员定期对系统进行检查,以维持系统的正常、合理运行,检查应注意以下几方面:
1、检查电控柜各元器件导线接点是否可靠,有无松动和异常发热现象,及时分析原因并采取得适当措施;
2、检查各阀门、管路、电热管组密封处是否有渗漏水现象,并及时采取措施排除;
3、检查电机、水泵、交流接触器声音是否正常,及时分析原因和排除故障;
4、检查进、出水温度及压力是否正常,工作电流、电压是否正常,超温、超压、缺水保护等是否处于正常有效工作状态;
1、检查接地线是否良好、牢靠,以保证设备人身安全;
2、人员对每次巡检做好相关记录。
锅炉的安装应遵循TS 0001-2012《锅炉安全技术监察规程》有关蒸汽锅炉的要求及NB/T47034-2013《工业锅炉技术条件》、TS 0002-2010《锅炉节能技术监督管理规程》、50273-2009《锅炉安装工程施工及验收规范》、锅炉图纸及《安装使用说明书》规定进行;
锅炉主机运到安装地点后,应先校核锅炉中心线是否与地基上划出的中心线和轮廓线相符合,然后检查底座和地基的接触是否良好,如有空隙应加垫铁。
设备验收的注意事项:开箱时要选择合适的开箱工具,不要用力过猛,以免损坏箱内设备;
⑶
⑷

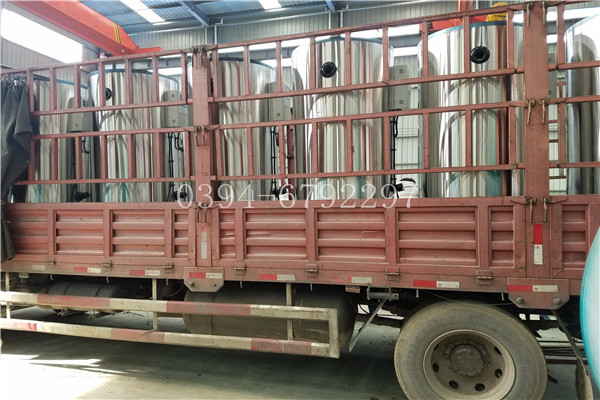

锅炉大件在卸车时,如需要吊车起吊就位时,应考虑起重设备的起吊能力(按有关规定)。<span style="" mso-spacerun:"yes";font-family:宋体;line-heiht:150%;"="">
