锅炉系统设计概况
锅炉及其系统的设计符合有关节能法律、法规、安全技术规范及其相应标准的要求。锅炉炉膛结构设计合理，与设计燃料品种相适应，保证安全、稳定、高效燃烧。受热面布置合理，选取合理经济的烟气流速，减小烟气侧的阻力。合理设置检修们（孔），便于受热面清灰、清垢、保养和维修。当对流受热面易集灰时，应当设置清灰装置。锅炉门（孔）、应当采用密封结构，保证锅炉漏风系统在设计要求之内。
锅炉房系统设计时应当在保证安全性能的前提下，充分提高能源利用效率，减少水、电、自用热以及其它消耗，促进热能回收和梯级利用。锅炉房设备布置时应当尽量减少管道、烟风道的长度及其弯头数量，从而减少流动阻力。一次风道宜采用圆形结构，并考虑其膨胀及其吊挂支撑。
700公斤天然气蒸汽发生器



CLDR（CWDR）系列电热锅炉是机电一体化设备，采用进口PLC可编程控制器，系统的全自动运行通过编程来实现。主要有以下功能：
1、 梯式加载：系统自动运行，分时启动每级电热管（时间间隔可以任意设定），从而避免了对电网的冲击；
2、 电热元件循环投切：电热元件可循环投切，即先投先切，后投后切，使各接触器及电加热元件使用时间及动作频率相同，从而提高各电器元件使用寿命；
3、 缺水保护：当锅炉本体中水位不够时，系统将报警，并停止运行，补水后自动投入运行；
4、 温度设定、自动调温、超温保护：可在电控柜上设定温度上、下限（100℃以内的热水）；当系统温度低于下限设定值时，每隔一定时间（可以任意修改）自动增加一组电热管投入运行。当温度高于温度上限设定值时，每隔一定时间自动减少一组电热管加热，当温度介于上、下限之间时，保持加热功率不变。当温度达到电接点温度表上的温度极限时，电热管将自动切断运行，并声光报警，故障消除后，系统重新投入运行；
5、 超压保护：当锅炉压力超过电接点压力表上设定的压力极限时，电热管将自动切断运行，并有声光报警，压力恢复正常后，系统自动投入运行；
6、 系统还具有过流、短路、缺相、漏电自动保护功能；
7、 手动操作：热水锅炉除自动控制外，另设有手动控制功能和紧急停机开关（自动/手动均有效）；
8、 系统联动功能：电热元件与水泵联动，联动方式为水泵先开后停。
CLDR系列锅炉有常压热水锅炉、真空热水锅炉、承压热水锅炉及电热蒸汽锅炉等多种规格，能满足各种不同用户的需要。
控制系统：
本系列锅炉配备有A48Y全启式弹簧阀安全阀。
燃烧器采用自动燃烧器，外形美观，自动化程度高，从预吹扫、点火、火力自动转换到自动停炉及熄火保护，均可实现全自动控制。
给水泵采用CR型，实现锅炉自动给水。
同时，本系列锅炉锅炉具有以下安全保护措施及应注意事项：
1、锅炉具有下列功能的连锁装置：
全部送风机断电时，自动切断全部燃料供应；
燃气压力低于规定值时，自动切断燃气的供应；
2、燃烧器装设可靠的点火程序控制、自动吹扫、火焰检测和熄火报警及熄火保护装置，燃气压力超限及欠压报警和保护调节装置、燃气泄漏检测报警装置和故障停运报警等安全保护装置，以确保燃烧器的安全运行。
3、本系列锅炉具有高、低水位报警和低水位联锁保护、蒸汽超压报警和联锁保护功能,锅炉运行时保护装置和连锁装置不得任意退出使用，连锁保护装置的电源应可靠。
4、锅炉任何时候启动前必须开启鼓风机和燃烧器预吹扫，吹扫严格按TS 0001-2012《锅炉安全技术监察规程》要求进行，以防发生事故。
5、停炉时必须切断燃料供应。



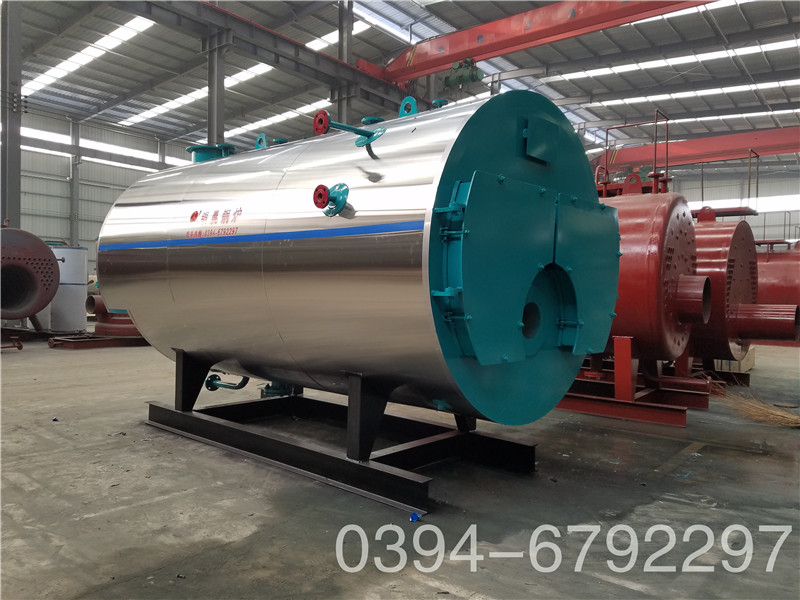

700公斤天然气蒸汽发生器

锅炉安装之前，为了能迅速运行起来，必须做好下列准备工作：    1

、技术准备：组织有关人员熟悉全套锅炉图纸、技术资料。依据现行有关规程、规范、技术标准，编制施工方案、各项计划、工艺规程及技术措施等。3

安装地点应符合TS 0001-2012《锅炉安全技术监察规程》、50041-2008《锅炉房设计规范》及《锅炉节能技术监督管理规程》关于锅炉房布置的要求。

、地基准备：地基图仅供用户及土建部门参考，基础施工具体情况按当地土质而定，参考本地基图或土建设计部门的锅炉房图纸进行施工，浇灌主机及各种辅机承重部分的混凝土，预留各种部分地脚螺栓孔。该锅炉为整装出厂。燃烧机、自动控制台、循环泵、阀门、仪表、烟风道接管等，按图纸配套出厂或按合同规定出厂。按出厂技术文件清单提供随机技术文件两份。四.控制系统说明：我厂研制的全自动燃油(气)热水机组，采用国际上较先进自动化程度较高的“全自动燃烧器”作为主要燃烧设备，该燃烧器的燃烧程序由较先进的燃烧程序控制器控制，能实现燃油锅炉正常燃烧所必需的各种功能，能在正常状态、事故状态以及在非常情况下，自动实施保护性停炉，配以相应的温度控制器，实现高低温度指示指示、调节，保证压力在正常范围内波动。<span style="" mso-spacerun:"yes";font-family:宋体;font-size:14.0000pt;"="">

1. 电控柜为开启式结构，一般前后门均可打开，电控柜基础应高出地面100~150mm，根据电控柜尺寸预埋角钢。用螺栓将电控柜连接固定在基础上，前后空间不小于1000mm，以便检修。小型锅炉电控柜与锅炉本体组合成一整体出厂（小于0.35MW的立式锅炉）；
2. 检查控制柜无损坏，内部接线无松动、脱落现象；
3. 接线前先阅读随机附带的相关电气原理图；
4. 用户电源线接到开关端顶部铜排上，柜外控制线接到柜体内的接线端子上；
5. 电控柜就近埋设钢板接引地线，接地电阻小于4Ω；
6. 导线规格应符合要求，宜使用套管保护，走暗线，三相动力线必须是三相四线制；
7. 接线完毕后，仔细检查是否正确、牢固。
