冷凝器的安装

、冷凝器系组件出厂，安装前应检查冷凝器管进出烟口法兰螺栓孔是否分别与锅炉及烟囱接管匹配（石棉编绳）；2

3、冷凝器为非承压设备，严禁承压使用。

调试前的检查工作：
1. 电源检查：电源为三相四线制380V/50Hz，变压器容量应满足锅炉总容量的要求。
2. 锅炉房检查：锅炉房应具有良好的通风散热条件，无结露或滴水，无粉尘、无腐蚀、无易燃易爆物品，室内照明良好。
3. 电控柜检查：控制柜内部接线正确，无短路、散乱和松动现象，无明显外露导线。各类元器件、仪表、开关等完好，标识清晰，无操作松动现象；
4. 锅炉本体检查：炉体应无较大损伤，附件安装妥当、符合要求，电热管组装完好无损。充水后应无渗漏现象（尤其是电热管组密封处）；
5. 控制柜与锅炉连接线的截面积规格是否满足功率要求，导线两头铜片压焊是否牢固，接线是否规范、牢固；
6. 管道系统检查：管道连接正确，无泄漏现象，管路上仪表工作正常，系统已冲洗除污；
7. 水泵检查：连接方向正确，用手拨动水泵电机叶轮，转动灵活；
8. 相关设备、阀门、仪表等已调至正常工作位置，整个系统处于可运行状态。

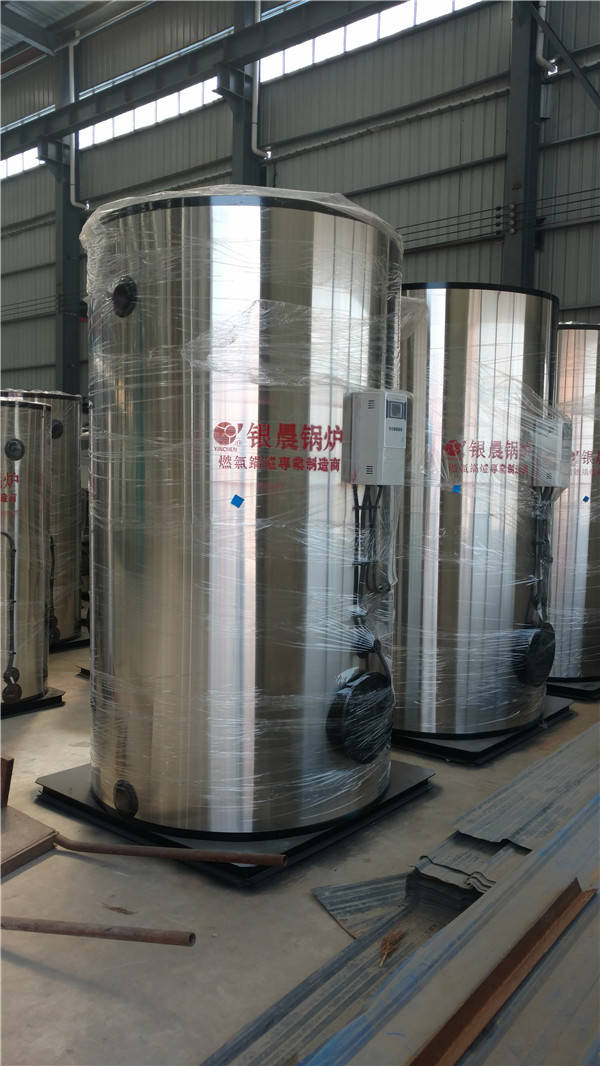

电热水锅



、水位表下部泄水管，必须接入安全之处，水位表考克旋转要灵活，不得漏水，水位表应有指示最高、最低安全水位和正常水位的明显标志，且必须安装照明设备，便于观察；水位表和锅筒之间的汽水连接管上应当装设阀门，锅炉运行时，应当处于全开位置。8

、平台制造已安装在本体上，扶梯及栏杆按图纸要求在安装现场连接。10

、水位报警和水位控制系统是一种电极式的自控装置，电器开关柜内设计有系统的控制装置，由该装置使锅筒的水位最好控制在合理范围内，如最低水位低于－35，最高水位高于＋35，则分别发出警报信号，自控给水、停水，要求按电气控制图线路中所表示的接点分别正确连接。12、压力控制器安装12..

安装电缆时，应选择合适的电缆外径，并将电缆引入处的压紧的螺母拧紧，以免电缆松动，并防止水或灰尘的渗入。12.3.

安装(或拆卸)控制器时要特别注意:1) 安装(或拆卸)必须用扳手夹持传感器的平面部份，绝对防止传感器和开关壳体发生相对转动。2) 当传感器接口为内螺纹时，管道接头旋入传感器内深度不可超过12mm。



1. 电控柜为开启式结构，一般前后门均可打开，电控柜基础应高出地面100~150mm，根据电控柜尺寸预埋角钢。用螺栓将电控柜连接固定在基础上，前后空间不小于1000mm，以便检修。小型锅炉电控柜与锅炉本体组合成一整体出厂（小于0.35MW的立式锅炉）；
2. 检查控制柜无损坏，内部接线无松动、脱落现象；
3. 接线前先阅读随机附带的相关电气原理图；
4. 用户电源线接到开关端顶部铜排上，柜外控制线接到柜体内的接线端子上；
5. 电控柜就近埋设钢板接引地线，接地电阻小于4Ω；
6. 导线规格应符合要求，宜使用套管保护，走暗线，三相动力线必须是三相四线制；
7. 接线完毕后，仔细检查是否正确、牢固。
