a) 紧急情况处理：
锅炉运行中当锅炉与供热系统发生下列情况时，应立即停炉：
1、水温或压力急剧上升失去控制，常压热水锅炉在当地气压下汽化时，真空锅炉不能维持真空时；
2、循环泵或补给水泵失效时；
3、压力表、安全阀等安全附件全部失效时；
4、锅炉元件损坏，危及运行人员安全或不断给锅炉补水，锅炉水位仍继续下降时；
5、其他异常情况，且超过安全运行允许时。
根据各种情况找出原因，解决问题后再重新启动运行。
20万大卡生物质导油炉



4.3.2锅炉房集中仪表控制室，应符合下列要求：
1 应与锅炉间运行层同层布置；
2 宜布置在便于司炉人员观察和操作的炉前适中地段；
3 室内光线应柔和；
4 朝锅炉操作面方向应采用隔声玻璃大观察窗；
5 控制室应采用隔声门；
6 布置在热力除氧器和给水箱下面及水泵间上面时，应采取有效的防振和防水措施。
4.3.3容量大的水处理系统、热交换系统、运煤系统和油泵房，宜分别设置各系统的就地机柜室。
4.3.4锅炉房宜设置修理间、仪表校验间、化验室等生产辅助间，并宜设置值班室、更衣室、浴室、厕所等生活间。当就近有生活间可利用时，可不设置。二、三班制的锅炉房可设置休息室或与值班更衣室合并设置。锅炉房按车间、工段设置时，可设置办公室。
4.3.5化验室应布置在采光较好、噪声和振动影响较小处，并使取样方便。
4.3.6锅炉房运煤系统的布置宜使煤自固定端运入锅炉炉前。
4.3.7锅炉房出入口的设置，必须符合下列规定：
l 出入口不应少于2个。但对锅炉房，当炉前走道总长度小于12m，且总建筑面积小于200m。时，其出入口可设1个：
2非锅炉房，其人员出入口必须有1个直通室外；
3锅炉房为多层布置时，其各层的人员出入口不应少于2个。楼层上的人员出入口，应有直接通向地面的安全楼梯。
4.3.8锅炉房通向室外的门应向室外开启，锅炉房内的工作间或生活间直通锅炉间的门应向锅炉间内开启。
4.4工艺布置
4.4.1 锅炉房工艺布置应确保设备安装、操作运行、维护检修的安全和方便，并应使各种管线流程短、结构简单，使锅炉房面积和空间使用合理、紧凑。
4.4.2 建筑气候年日平均气温大于等于25℃的日数在80d以上、雨水相对较少的地区，锅炉可采用露天或半露天布置。当锅炉采用露天或半露天布置时，除应符合本规范第4.4.1条的规定外，尚应符合下列要求：
1 应选择适合露天布置的锅炉本体及其附属设备；
2 管道、阀门、仪表附件等应有防雨、防风、防冻、防腐和减少热损失的措施；
3 应将锅炉水位、锅炉压力等测量控制仪表，集中设置在控制室内。
4.4.3风机、水箱、除氧装置、加热装置、除尘装置、蓄热器、水处理装置等辅助设备和测量仪表露天布置时，应有防雨、防风、防冻、防腐和防噪声等措施。
居民区内锅炉房的风机不应露天布置。
4.4.4锅炉之间的操作平台宜连通。锅炉房内所有高位布置的辅助设施及监测、控制装置和管道阀门等需操作和维修的场所，应设置方便操作的安全平台和扶梯。阀门可设置传动装置引至楼(地)面进行操作。
4.4.5锅炉操作地点和通道的净空高度不应小于2m，并应符合起吊设备操作高度的要求。在锅筒、省煤器及其他发热部位的上方，当不需操作和通行时，其净空高度可为0.7m。
4.4.6锅炉与建筑物的净距，不应小于表4.4.6的规定，并应符合下列规定：
1当需在炉前更换锅管时，炉前净距应能满足操作要求。大于6t/h的蒸汽锅炉或大于4.2Mw的热水锅炉，当炉前设置仪表控制室时，锅炉前端到仪表控制室的净距可减为3m；
2当锅炉需吹灰、拨火、除渣、安装或检修螺旋除渣机时，通道净距应能满足操作的要求；装有快装锅炉的锅炉房，应有更新整装锅炉时能顺利通过的通道；锅炉后部通道的距离应根据后烟箱能否旋转开启确定。



20万大卡生物质导油炉
性能特点：

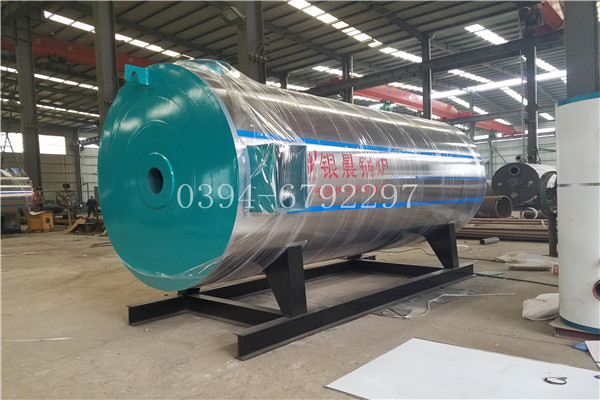

WNS型锅炉具有以下优点：
1、本系列锅炉整体出厂，运输安装方便。
2、锅炉采用波纹炉胆及螺纹烟管，换热效果好，且利于膨胀。
3、燃烧设备采用进口燃烧器，可实现全自动化控制燃烧。
4、锅炉设有自动给水、水位及超压报警等装置，可以安全有效地运行。
5、锅炉设有冷凝器，可以有效降低尾部烟气温度，提高锅炉运行热效率。



a) 锅炉本体安装：
1. 安装前应根据供货清单进行检查验收，合格后方可进行安装。安装单位在安装前准备好必要的设备及工具，有关人员应熟悉有关规范标准及其他技术资料，应有技术人员负责现场技术工作，必要时应制定安装工艺等技术文件。
2. 锅炉本体基础应高出地面100~150mm，四周应设排水沟，基础不平度≤5‰，锅炉基础验收合格后方能进行本体安装；
3. 锅炉和系统的信号管、排水管出口应置于排水沟可见处，排水沟用铸铁栅栏覆盖；
4. 锅炉就位后，一般无需地脚螺栓固定，如若固定必须考虑锅炉自由膨胀；
5. 锅炉外部管道安装时，严禁将管道或其他设备的热膨胀应力作用于锅炉本体上；
6. 锅炉本体就近埋设钢板接引地线，接地电阻小于4Ω。
