汽水系统：自来水通过水处理设备，硬度由6mol/L降至0.03mol/L,送至储水箱，然后通过给水系统送到冷凝器加热，温度达45℃，进入储水箱，通过给水泵进入炉内，经过加热饱和蒸汽温度达到193℃，由主汽阀进入分气缸，然后至用户。
燃烧系统：燃气系统直接通过燃气管道送至燃烧机进行燃烧；燃油系统先储存在储油罐中，然后通过泵送至日用油箱，再送至燃烧器进行燃烧。
烟风系统：燃料在燃烧室内经过燃烧生成高温烟气，经燃烧室到达回燃室，充分燃烧后经过第一对流管束到前烟箱，在前烟箱回转通过第二对流管束达到后烟箱，形成三回程。然后经过冷凝器换热以后经由烟囱排向大气。

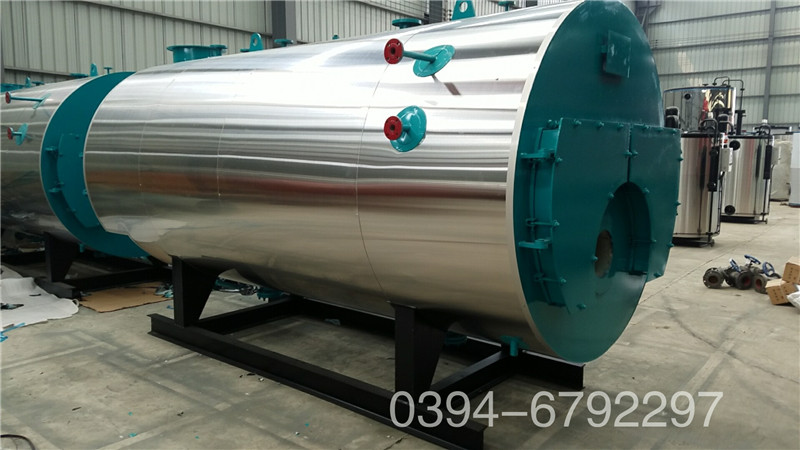

15吨取暖热水锅炉



锅炉房设计规范GB50041-2008
4锅炉房的布置
4.1位置的选择
4.1.1 锅炉房位置的选择，应根据下列因素分析后确定：
1 应靠近热负荷比较集中的地区，并应使引出热力管道和室外管网的布置在技术、经济上合理；
2 应便于燃料贮运和灰渣的排送，并宜使人流和燃料、灰渣运输的物流分开；
3 扩建端宜留有扩建余地；
4 应有利于自然通风和采光；
5 应位于地质条件较好的地区；
6 应有利于减少烟尘、有害气体、噪声和灰渣对居民区和主要环境保护区的影响，全年运行的锅炉房应设置于总体最小频率风向的上风侧，季节性运行的锅炉房应设置于该季节最大频率风向的下风侧，并应符合环境影响评价报告提出的各项要求；
7 燃煤锅炉房和煤气发生站宜布置在同一区域内；
8 应有利于凝结水的回收；
9 区域锅炉房尚应符合城市总体规划、区域供热规划的要求；
10 易燃、易爆物品生产企业锅炉房的位置，除应满足本条上述要求外，还应符合有关专业规范的规定。
4.1.2锅炉房宜为独立的建筑物。
4.1.3 当锅炉房和其他建筑物相连或设置在其内部时，严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁。并应设置在首层或地下室一层靠建筑物外墙部位。
4.1.4住宅建筑物内，不宜设置锅炉房。
4.1.5采用煤粉锅炉的锅炉房，不应设置在居民区、风景名胜区和其他主要环境保护区内。
4.1.6采用循环流化床锅炉的锅炉房，不宜设置在居民区。
4.2建筑物、构筑物和场地的布置
4.2.1 独立锅炉房区域内的各建筑物、构筑物的平面布置和空间组合，应紧凑合理、功能分区明确、建筑简洁协调、满足工艺流程顺畅、安全运行、方便运输、有利安装和检修的要求。
4.2.2 新建区域锅炉房的厂前区规划，应与所在区域规划相协调。锅炉房的主体建筑和附属建筑，宜采用整体布置。锅炉房区域内的建筑物主立面，宜面向主要道路，且整体布局应合理、美观。
4.2.3 工业锅炉房的建筑形式和布局，应与所在企业的建筑风格相协调；民用锅炉房、区域锅炉房的建筑形式和布局，应与所在城市(区域)的建筑风格相协调。
4.2.4 锅炉房区域内的各建筑物、构筑物与场地的布置，应充分利用地形，使挖方和填方量最小，排水顺畅，且应防止水流人地下室和管沟。
4.2.5 锅炉间、煤场、灰渣场、贮油罐、燃气调压站之间以及和其他建筑物、构筑物之间的间距，应符合现行国家标准《建筑设计防火规范》GB50016、《城镇燃气设计规范》GB50028及有关标准规定，并满足安装、运行和检修的要求。
4.2.6 运煤系统的布置应利用地形，使提升高度小、运输距离短。煤场、灰渣场宜位于主要建筑物的全年最小频率风向的上风侧。
4.2.7 锅炉房建筑物室内底层标高和构筑物基础顶面标高，应高出室外地坪或周围地坪0.15m及以上。锅炉间和同层的辅助间地面标高应一致。
4.3锅炉间、辅助间和生活间的布置
4.3.1单台蒸汽锅炉额定蒸发量为1～20t／h或单台热水锅炉额定热功率为O.7～14Mw的锅炉房，其辅助间和生活间宜贴邻锅炉间固定端一侧布置。单台蒸汽锅炉额定蒸发量为35～75t/h或单台热水锅炉额定热功率为29～70Mw的锅炉房，其辅助间和生活间根据具体情况，可贴邻锅炉间布置，或单独布置。



15吨取暖热水锅炉
1. 管道系统的安装必须符合有关规程、标准的要求。应严格按设计要求进行；
2. 锅炉外部接管及阀门等附件重量不得由锅炉本体承受，外部接管与锅炉连接处应使用柔性接头，严禁将管道的热膨胀应力作用于锅炉本体上；
3. 常压热水锅炉必须有通大气口或起通大气作用的管道，其尺寸不小于锅炉本体通大气口尺寸，并接至室外，应考虑防雨、杂物及防雷击措施。承压型热水锅炉及蒸汽锅炉安全阀的泄压管应接至室外，疏水管应单独引至排水沟，不得在疏水管道上装设阀门。
4. 锅炉排水（污）管应接至排水沟。
5. 热水系统管道应有入口过滤装置、安全装置和排污及排气阀、温度计等；
6. 热水及蒸汽管道应保温，冷水管道应防冻；
7. 管道安装完后应进行耐压试验，试验压力及试验方法、合格标准见“蒸汽锅炉安全技术监察规程”、“热水锅炉安全技术监察规程”。
锅炉操作人员应当根据终端用户蒸汽量、热负荷的变化及时调度、调节锅炉的运行数量和锅炉出力，有条件的锅炉可安装锅炉负荷自动调节装置。多台锅炉的系统宜配置集中控制装置，保证锅炉运行平衡，处于经济运行状态。锅炉介质参数的选取应当满足使用要求，不应当使锅炉的额定出口压力和温度与使用的压力、温度相差过大。
9、锅炉的正常排污率符合以下要求：
⑴、以软化水为补给水或者单纯采用锅内加药处理的工业锅炉不高于10％；
⑵、以除盐水为补给水的工业锅炉不高于2％。
10、锅炉使用单位应当按照《高耗能特种设备节能监督管理办法》的规定，建立高耗能特种设备能效技术档案。有条件的使用单位应当将锅炉产品能效技术档案与产品质量档案和设备使用档案集中统一管理（相同部分档案资料可保存一份）。锅炉能效技术档案至少包括以下内容：
⑴、锅炉产品随机出厂资料（含产品能效测试报告）；
⑵、锅炉辅机、附属设备等质量证明资料；
⑶、锅炉安装调试报告、节能改造资料；
⑷、锅炉安装、改造与维修能效评价或者能效测试报告；
⑸、在用锅炉能效定期测试报告和年度运行能效评价报告；
⑹、锅炉及其系统日常节能检查记录；
⑺、计量、检测仪表校验证书；
⑻、锅炉水质处理检验报告；
⑼、燃料分析报告。
