锅炉系统设计概况
锅炉及其系统的设计符合国家有关节能法律、法规、安全技术规范及其相应标准的要求。锅炉炉膛结构设计合理，与设计燃料品种相适应，保证安全、稳定、高效燃烧。受热面布置合理，选取合理经济的烟气流速，减小烟气侧的阻力。合理设置检修们（孔），便于受热面清灰、清垢、保养和维修。当对流受热面易集灰时，应当设置清灰装置。锅炉门（孔）、应当采用密封结构，保证锅炉漏风系统在设计要求之内。
锅炉房系统设计时应当在保证安全性能的前提下，充分提高能源利用效率，减少水、电、自用热以及其它消耗，促进热能回收和梯级利用。锅炉房设备布置时应当尽量减少管道、烟风道的长度及其弯头数量，从而减少流动阻力。一次风道宜采用圆形结构，并考虑其膨胀及其吊挂支撑。

烟风道的安装：

锅炉炉墙及烟风道应当具有良好的密封和保温性能。当周围环境温度为25℃时，距门孔300mm以外的炉体外表面温度不得超过50℃，炉顶不得超过70℃；冷凝器前的烟道应进行保温且其表面温度不得超过50℃。

、烟囱安装时法兰间垫嵌石棉绳，并采用吊垂线的方法检查烟囱垂直度，如有偏差可在法兰连接处垫平校正。2

、烟气调节阀应转动灵活，定位可靠。4

、烟风道上的排烟温度表，应装在清晰易见的位置。<span style="" mso-spacerun:"yes";font-family:宋体;line-height:150%;"="">

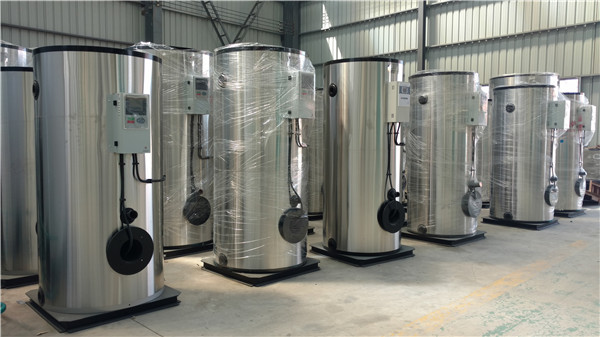

490kw小型热水锅炉



4.3.2锅炉房集中仪表控制室，应符合下列要求：
1 应与锅炉间运行层同层布置；
2 宜布置在便于司炉人员观察和操作的炉前适中地段；
3 室内光线应柔和；
4 朝锅炉操作面方向应采用隔声玻璃大观察窗；
5 控制室应采用隔声门；
6 布置在热力除氧器和给水箱下面及水泵间上面时，应采取有效的防振和防水措施。
4.3.3容量大的水处理系统、热交换系统、运煤系统和油泵房，宜分别设置各系统的就地机柜室。
4.3.4锅炉房宜设置修理间、仪表校验间、化验室等生产辅助间，并宜设置值班室、更衣室、浴室、厕所等生活间。当就近有生活间可利用时，可不设置。二、三班制的锅炉房可设置休息室或与值班更衣室合并设置。锅炉房按车间、工段设置时，可设置办公室。
4.3.5化验室应布置在采光较好、噪声和振动影响较小处，并使取样方便。
4.3.6锅炉房运煤系统的布置宜使煤自固定端运入锅炉炉前。
4.3.7锅炉房出入口的设置，必须符合下列规定：
l 出入口不应少于2个。但对独立锅炉房，当炉前走道总长度小于12m，且总建筑面积小于200m。时，其出入口可设1个：
2非独立锅炉房，其人员出入口必须有1个直通室外；
3锅炉房为多层布置时，其各层的人员出入口不应少于2个。楼层上的人员出入口，应有直接通向地面的安全楼梯。
4.3.8锅炉房通向室外的门应向室外开启，锅炉房内的工作间或生活间直通锅炉间的门应向锅炉间内开启。
4.4工艺布置
4.4.1 锅炉房工艺布置应确保设备安装、操作运行、维护检修的安全和方便，并应使各种管线流程短、结构简单，使锅炉房面积和空间使用合理、紧凑。
4.4.2 建筑气候年日平均气温大于等于25℃的日数在80d以上、雨水相对较少的地区，锅炉可采用露天或半露天布置。当锅炉采用露天或半露天布置时，除应符合本规范第4.4.1条的规定外，尚应符合下列要求：
1 应选择适合露天布置的锅炉本体及其附属设备；
2 管道、阀门、仪表附件等应有防雨、防风、防冻、防腐和减少热损失的措施；
3 应将锅炉水位、锅炉压力等测量控制仪表，集中设置在控制室内。
4.4.3风机、水箱、除氧装置、加热装置、除尘装置、蓄热器、水处理装置等辅助设备和测量仪表露天布置时，应有防雨、防风、防冻、防腐和防噪声等措施。
居民区内锅炉房的风机不应露天布置。
4.4.4锅炉之间的操作平台宜连通。锅炉房内所有高位布置的辅助设施及监测、控制装置和管道阀门等需操作和维修的场所，应设置方便操作的安全平台和扶梯。阀门可设置传动装置引至楼(地)面进行操作。
4.4.5锅炉操作地点和通道的净空高度不应小于2m，并应符合起吊设备操作高度的要求。在锅筒、省煤器及其他发热部位的上方，当不需操作和通行时，其净空高度可为0.7m。
4.4.6锅炉与建筑物的净距，不应小于表4.4.6的规定，并应符合下列规定：
1当需在炉前更换锅管时，炉前净距应能满足操作要求。大于6t/h的蒸汽锅炉或大于4.2Mw的热水锅炉，当炉前设置仪表控制室时，锅炉前端到仪表控制室的净距可减为3m；
2当锅炉需吹灰、拨火、除渣、安装或检修螺旋除渣机时，通道净距应能满足操作的要求；装有快装锅炉的锅炉房，应有更新整装锅炉时能顺利通过的通道；锅炉后部通道的距离应根据后烟箱能否旋转开启确定。

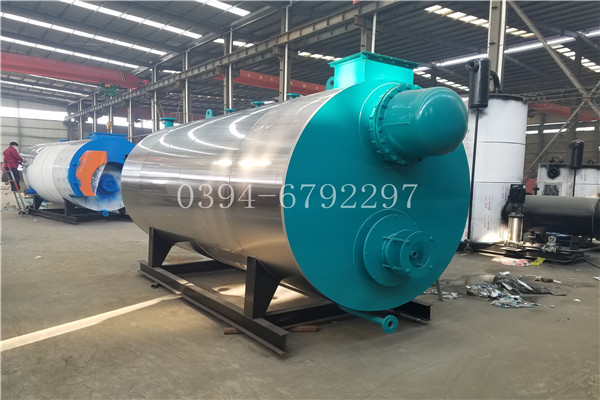

490kw小型热水锅炉
锅炉是一个整体设备，锅炉，燃烧机，以及锅炉燃料必须匹配，才能发挥最佳效果。提到锅炉首先要提到安全，安全是锅炉永恒的定义。传统锅炉皆以金属管将与水高温火焰隔开，以热传导的方式将水与高温，烟气进行热交换，不但结构复杂，而且热交换的效率完全取决于金属管的导热系数，当锅炉的水加热到60--70度的时候，锅炉容易结垢，而且不易清理，而严重且水垢严重影响了锅炉的导热性能，降低锅炉热效率，更严重的引起锅炉爆炸，



a) 日常检查与维护：
电热锅炉采取全自动控制运行方式，无需专人值守（手动时则需专人值守），但应派一名熟练操作员定期对系统进行巡视检查，以维持系统的正常、合理运行，巡视检查应注意以下几方面：
1、检查电控柜各元器件导线接点是否可靠，有无松动和异常发热现象，及时分析原因并采取得适当措施；
2、检查各阀门、管路、电热管组密封处是否有渗漏水现象，并及时采取措施排除；
3、检查电机、水泵、交流接触器声音是否正常，及时分析原因和排除故障；
4、检查进、出水温度及压力是否正常，工作电流、电压是否正常，超温、超压、缺水保护等是否处于正常有效工作状态；
1、检查接地线是否良好、牢靠，以保证设备人身安全；
2、巡视人员对每次巡检做好相关记录。
燃烧系统检查
1、日用油箱必须注满一定的燃油，并在油位计目测到一定油位，检查有无泄漏。日用油箱油位调节是否正常，低油位报警是否正常。燃气炉应检测进气压力是否满足燃烧器要求。
2、检查燃气过滤器有无积塞的污物。
3、启动油泵注入燃烧系统，气体燃烧通过稳压器，同样进入燃烧系统。
4、打开缓冲器上方的回油阀，排除空气。
5、检查点火装置能否正常操作运行。
6、检查空气油量(气量)调节阀等相关部件有无异常，是否松动。
（五）自动控制检查
检查电路、控制盘、调节阀、操作机构及一次仪表灵敏可靠，火焰监测器应处于工作状态，燃油燃气锅炉的点火程序和熄火保护装置应灵敏可靠。
