信息摘要:
锅炉是利用燃料或其他能源的热能,把水加热成为热水或蒸汽的机械设备。锅炉包括锅和炉两大部分,锅的原义是指在火上加热的盛水容器,炉是指燃烧燃料的场所。 锅炉中产生的热水...
锅炉是利用燃料或其他能源的热能,把水加热成为热水或蒸汽的机械设备。锅炉包括锅和炉两大部分,锅的原义是指在火上加热的盛水容器,炉是指燃烧燃料的场所。
锅炉中产生的热水或蒸汽可直接为生产和生活提供所需要的热能,也可通过蒸汽动力装置转换为机械能,或再通过发电机将机械能转换为电能。提供热水的锅炉称为热水锅炉,主要用于生活,工业生产中也有少量应用。产生蒸汽的锅炉称为蒸汽锅炉,又叫蒸汽发生器,常简称为锅炉,是蒸汽动力装置的重要组成部分,多用于火电站、船舶、机车和工矿企业。
锅炉承受高温高压,安全问题十分重要。即使是小型锅炉,一旦发生,后果也十分严重。因此,对锅炉的材料选用、设计计算、制造和检验等都制订有严格的法规。

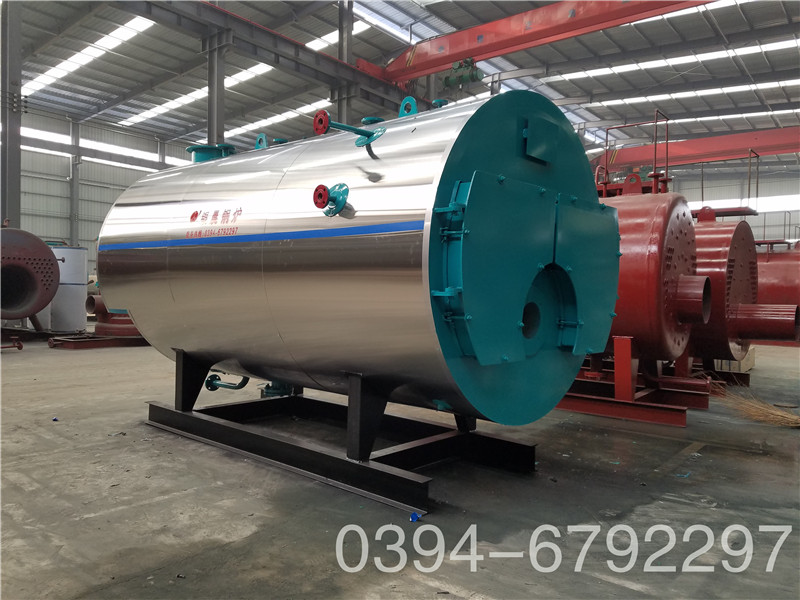

承压燃气蒸汽锅炉
10t/h
承压燃气蒸汽锅炉
运行中影响 锅炉 燃烧因素有以下几点:
(1) 燃料质量变差,如挥发分下降,水分、灰分增大,使燃料着火及燃烧稳定性变差,燃烧完全程度下降。
(2) 煤粉细度变粗,均匀度下降。
(3) 风量及配风比不合理,如过量空气系数过大或过小,一二次风风率或风速配合不适当,一二次风混合不及时。
(4) 燃烧器出口结渣或烧坏,造成气流偏斜,从而引起燃烧不完全。
(5) 炉膛及制粉系统漏风量大,导致炉膛温度下降,影响燃料的安全燃烧。
(6) 锅炉负荷过高或过低。负荷过高时,燃料在炉内停留的时间缩短;负荷过低时,炉温下降,配风工况也不理想,都影响燃料的完全燃烧。
(7) 制粉系统中旋风分离器堵塞,三次风携带煤粉量增多,不完全燃烧损失增大。
(8) 给粉机工作失常,下粉量不均匀。
无论吨位多大,锅炉的工作原理基本相同。
锅炉的作用是将燃料的化学能转变为热能,并利用热能加热锅内的水使之成为具有足够数量和一定质量(汽温、汽压)的过热蒸汽,供汽轮机使用。现在火力发电厂的锅炉容量大、参数高、技术复杂、机械化和自动化水平高,所以燃料主要是煤,并且煤在燃烧之前先制成煤粉,然后送入锅炉在炉膛中燃烧放热。概括地说,锅炉是主要工作过程就燃料的燃烧、热量的传递、水的加热与汽化和蒸汽的过热等。
整个锅炉由锅炉本体和辅助设备两部分组成。
省煤器。位于锅炉尾部垂直烟道,利用烟气余热加热锅炉给水,降低排烟温度,提高锅炉效率,节约燃料。
锅炉房设计规范50041-2008
4锅炉房的布置
4.1位置的选择
4.1.1 锅炉房位置的选择,应根据下列因素分析后确定:
1 应靠近热负荷比较集中的地区,并应使引出热力管道和室外管网的布置在技术、经济上合理;
2 应便于燃料贮运和灰渣的排送,并宜使人流和燃料、灰渣运输的物流分开;
3 扩建端宜留有扩建余地;
4 应有利于自然通风和采光;
5 应位于地质条件较好的地区;
6 应有利于减少烟尘、有害气体、噪声和灰渣对居民区和主要环境保护区的影响,全年运行的锅炉房应设置于总体小频率风向的上风侧,季节性运行的锅炉房应设置于该季节大频率风向的下风侧,并应符合环境影响评价报告提出的各项要求;
7 燃煤锅炉房和煤气发生站宜布置在同一区域内;
8 应有利于凝结水的回收;
9 区域锅炉房尚应符合城市总体规划、区域供热规划的要求;
10 易燃、易爆物品生产企业锅炉房的位置,除应满足本条上述要求外,还应符合有关专业规范的规定。
4.1.2锅炉房宜为的建筑物。
4.1.3 当锅炉房和其他建筑物相连或设置在其内部时,严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁。并应设置在首层或地下室一层靠建筑物外墙部位。
4.1.4住宅建筑物内,不宜设置锅炉房。
4.1.5采用煤粉锅炉的锅炉房,不应设置在居民区、风景名胜区和其他主要环境保护区内。
4.1.6采用循环流化床锅炉的锅炉房,不宜设置在居民区。
4.2建筑物、构筑物和场地的布置
4.2.1 锅炉房区域内的各建筑物、构筑物的平面布置和空间组合,应紧凑合理、功能分区明确、建筑简洁协调、满足工艺流程顺畅、安全运行、方便运输、有利安装和检修的要求。
4.2.2 新建区域锅炉房的厂前区规划,应与所在区域规划相协调。锅炉房的主体建筑和附属建筑,宜采用整体布置。锅炉房区域内的建筑物主立面,宜面向主要道路,且整体布局应合理、美观。
4.2.3 工业锅炉房的建筑形式和布局,应与所在企业的建筑风格相协调;民用锅炉房、区域锅炉房的建筑形式和布局,应与所在城市(区域)的建筑风格相协调。
4.2.4 锅炉房区域内的各建筑物、构筑物与场地的布置,应充分利用地形,使挖方和填方量小,排水顺畅,且应防止水流人地下室和管沟。
4.2.5 锅炉间、煤场、灰渣场、贮油罐、燃气调压站之间以及和其他建筑物、构筑物之间的间距,应符合现行标准《建筑设计防火规范》50016、《城镇燃气设计规范》50028及有关标准规定,并满足安装、运行和检修的要求。
4.2.6 运煤系统的布置应利用地形,使提升高度小、运输距离短。煤场、灰渣场宜位于主要建筑物的全年小频率风向的上风侧。
4.2.7 锅炉房建筑物室内底层标高和构筑物基础顶面标高,应高出室外地坪或周围地坪0.15m及以上。锅炉间和同层的辅助间地面标高应一致。
4.3锅炉间、辅助间和生活间的布置
4.3.1单台蒸汽锅炉额定蒸发量为1~20t/h或单台热水锅炉额定热功率为O.7~14Mw的锅炉房,其辅助间和生活间宜贴邻锅炉间固定端一侧布置。单台蒸汽锅炉额定蒸发量为35~75t/h或单台热水锅炉额定热功率为29~70Mw的锅炉房,其辅助间和生活间根据具体情况,可贴邻锅炉间布置,或单独布置。
