锅炉房设计规范50041-2008
4锅炉房的布置
4.1位置的选择
4.1.1 锅炉房位置的选择，应根据下列因素分析后确定：
1 应靠近热负荷比较集中的地区，并应使引出热力管道和室外管网的布置在技术、经济上合理；
2 应便于燃料贮运和灰渣的排送，并宜使人流和燃料、灰渣运输的物流分开；
3 扩建端宜留有扩建余地；
4 应有利于自然通风和采光；
5 应位于地质条件较好的地区；
6 应有利于减少烟尘、有害气体、噪声和灰渣对居民区和主要环境保护区的影响，全年运行的锅炉房应设置于总体小频率风向的上风侧，季节性运行的锅炉房应设置于该季节大频率风向的下风侧，并应符合环境影响评价报告提出的各项要求；
7 燃煤锅炉房和煤气发生站宜布置在同一区域内；
8 应有利于凝结水的回收；
9 区域锅炉房尚应符合城市总体规划、区域供热规划的要求；
10 易燃、易爆物品生产企业锅炉房的位置，除应满足本条上述要求外，还应符合有关专业规范的规定。
4.1.2锅炉房宜为的建筑物。
4.1.3 当锅炉房和其他建筑物相连或设置在其内部时，严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁。并应设置在首层或地下室一层靠建筑物外墙部位。
4.1.4住宅建筑物内，不宜设置锅炉房。
4.1.5采用煤粉锅炉的锅炉房，不应设置在居民区、风景名胜区和其他主要环境保护区内。
4.1.6采用循环流化床锅炉的锅炉房，不宜设置在居民区。
4.2建筑物、构筑物和场地的布置
4.2.1 锅炉房区域内的各建筑物、构筑物的平面布置和空间组合，应紧凑合理、功能分区明确、建筑简洁协调、满足工艺流程顺畅、安全运行、方便运输、有利安装和检修的要求。
4.2.2 新建区域锅炉房的厂前区规划，应与所在区域规划相协调。锅炉房的主体建筑和附属建筑，宜采用整体布置。锅炉房区域内的建筑物主立面，宜面向主要道路，且整体布局应合理、美观。
4.2.3 工业锅炉房的建筑形式和布局，应与所在企业的建筑风格相协调；民用锅炉房、区域锅炉房的建筑形式和布局，应与所在城市(区域)的建筑风格相协调。
4.2.4 锅炉房区域内的各建筑物、构筑物与场地的布置，应充分利用地形，使挖方和填方量小，排水顺畅，且应防止水流人地下室和管沟。
4.2.5 锅炉间、煤场、灰渣场、贮油罐、燃气调压站之间以及和其他建筑物、构筑物之间的间距，应符合现行标准《建筑设计防火规范》50016、《城镇燃气设计规范》50028及有关标准规定，并满足安装、运行和检修的要求。
4.2.6 运煤系统的布置应利用地形，使提升高度小、运输距离短。煤场、灰渣场宜位于主要建筑物的全年小频率风向的上风侧。
4.2.7 锅炉房建筑物室内底层标高和构筑物基础顶面标高，应高出室外地坪或周围地坪0.15m及以上。锅炉间和同层的辅助间地面标高应一致。
4.3锅炉间、辅助间和生活间的布置
4.3.1单台蒸汽锅炉额定蒸发量为1～20t／h或单台热水锅炉额定热功率为O.7～14Mw的锅炉房，其辅助间和生活间宜贴邻锅炉间固定端一侧布置。单台蒸汽锅炉额定蒸发量为35～75t/h或单台热水锅炉额定热功率为29～70Mw的锅炉房，其辅助间和生活间根据具体情况，可贴邻锅炉间布置，或单独布置。
蒸汽锅炉生产厂



汽水系统：自来水通过水处理设备，硬度由6mol/L降至0.03mol/L,送至储水箱，然后通过给水系统送到冷凝器加热，温度达45℃，进入储水箱，通过给水泵进入炉内，经过加热饱和蒸汽温度达到193℃，由主汽阀进入分气缸，然后至用户。
燃烧系统：燃气系统直接通过燃气管道送至燃烧机进行燃烧；燃油系统先储存在储油罐中，然后通过泵送至日用油箱，再送至燃烧器进行燃烧。
烟风系统：燃料在燃烧室内经过燃烧生成高温烟气，经燃烧室到达回燃室，充分燃烧后经过对流管束到前烟箱，在前烟箱回转通过第二对流管束达到后烟箱，形成三回程。然后经过冷凝器换热以后经由烟囱排向大气。
㈡ 煮炉
⑴ 锅炉各零部件安装完毕，系统正常，水压试验合格，确认各部件均能安全启动运转的条件下即可煮炉。煮炉的目的是为了清除锅炉内部的杂物和油污，煮炉时炉内需加入适当的品，去掉油污等物。
⑵ 煮炉可采用纯碱（Na2CO3）或（Na3PO4·12H2O）等品，其用量以锅炉容积计，前者为5k/m3，后者为3k/m3。煮炉所用上述物应配制成浓度为20%的均匀溶液，不得将固体品直接加入炉内。
⑶ 将已处理的软水注入炉内，上水速度要缓慢，进水温度一般不高于40℃。当水位在低水位时，即关闭给水阀，观察锅炉水位是否稳定。加入炉水时锅筒上应打开空气阀，排出炉体内的空气。进水完毕，应检查锅炉人孔盖、手孔盖、法兰结合面、排污等有无泄漏现象。
⑷ 锅炉点火，开始用单段微火燃烧，12小时内锅炉保持不起压力为准。随后锅炉压力缓慢升到0.4MPa维持12小时。然后停止燃烧，让压力逐渐降至0.1MPa，水温低于70℃，开启排污阀让炉水全部放尽。
⑸ 压力降至0MPa待锅炉冷却方可开启人孔，用清水冲洗锅炉内部，并检查至无油垢时，才算煮炉完毕，否则再按上述要求，再次煮炉。
煮炉结束后，应交替进行持续上水和排污，直到水质达到运行标准；然后应停炉排水，冲洗锅炉内部和液接触过的阀门，并应清除锅筒内部的沉积物，检查排污阀有无堵塞现象。
◆ 凡锅炉人孔、手孔打开后，在关闭人孔、手孔时须更换密封衬垫。



蒸汽锅炉生产厂

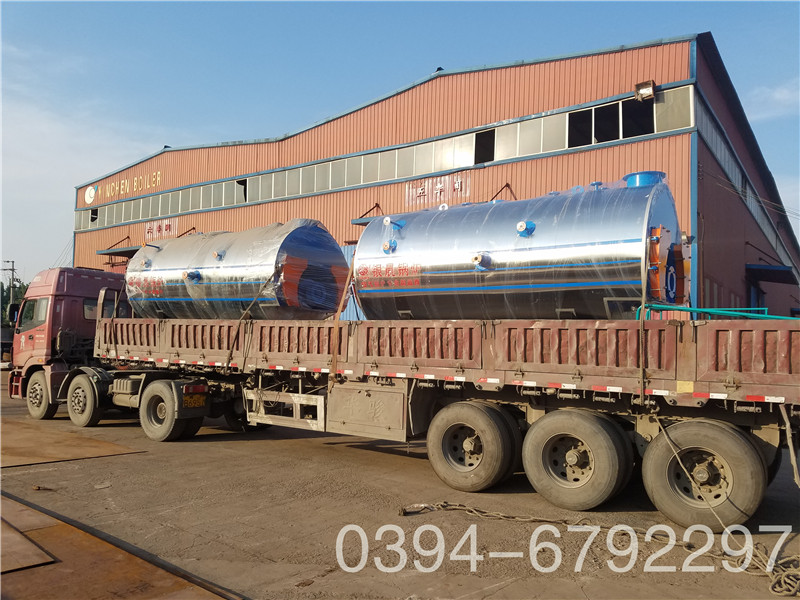

1、WNS型卧式锅炉出厂时，一般分件包装情况如下：
锅炉主机：整体出厂（锅炉本体、外包装及保温层、前后烟箱、平台扶梯等）；
2、扶梯、水位平衡筒、烟囱、取样冷却器、水处理设备等；
3、安全附件:锅炉配备有安全阀、水位计、水位报警器、压力表、压力控制器、测温仪表、阀门、给水设备、控制柜；
4、安装两台或两台以上的，应注意组件的标识；
5、技术文件：
⑴　锅炉安装使用说明书一份；
⑵　安全附件、仪表管路图一份；
⑶　锅炉总图一份；
⑷　地基一份；
⑸　锅炉本体图一份；



合上电源开关后将水泵控制开关由停止位置转到手动位置，进行锅炉给水上升到正常位置后，将风动、自动手动开关转到自动位置，然后合上燃烧器电源开关，并把控制器大小火开关转到开火位置，后按下起动按钮，控制系统电源接通，燃烧器进入工作状态，按照程序控制器的动作程序进行，起动鼓风机进入预吹扫，然后调节风门由小火位置喷油，点火小火燃烧再进入大火燃烧状态，到此锅炉进入正常运行阶段。题立即报警并停炉保护，控制器自动显示故障点，机内发出报警声响。
当出现停电故障后，燃烧控制器自动关闭气阀停止燃烧并自锁，即使电源电源恢复通电，锅炉也不能自动点火，即使按动按钮也不能启动，必须复位解除自锁，才能重新点火启动。
提示：当排烟温度高于250℃时，应立即按要求停炉，对炉膛内壁附粘的可燃物进行清除；同时对送风量进行合理的调节。
