汽水系统：自来水通过水处理设备，硬度由6mol/L降至0.03mol/L,送至储水箱，然后通过给水系统送到冷凝器加热，温度达45℃，进入储水箱，通过给水泵进入炉内，经过加热饱和蒸汽温度达到193℃，由主汽阀进入分气缸，然后至用户。
燃烧系统：燃气系统直接通过燃气管道送至燃烧机进行燃烧；燃油系统先储存在储油罐中，然后通过泵送至日用油箱，再送至燃烧器进行燃烧。
烟风系统：燃料在燃烧室内经过燃烧生成高温烟气，经燃烧室到达回燃室，充分燃烧后经过第一对流管束到前烟箱，在前烟箱回转通过第二对流管束达到后烟箱，形成三回程。然后经过冷凝器换热以后经由烟囱排向大气。
调试前的检查工作：
1. 电源检查：电源为三相四线制380V/50Hz，变压器容量应满足锅炉总容量的要求。
2. 锅炉房检查：锅炉房应具有良好的通风散热条件，无结露或滴水，无粉尘、无腐蚀、无易燃易爆物品，室内照明良好。
3. 电控柜检查：控制柜内部接线正确，无短路、散乱和松动现象，无明显外露导线。各类元器件、仪表、开关等完好，标识清晰，无操作松动现象；
4. 锅炉本体检查：炉体应无较大损伤，附件安装妥当、符合要求，电热管组装完好无损。充水后应无渗漏现象（尤其是电热管组密封处）；
5. 控制柜与锅炉连接线的截面积规格是否满足功率要求，导线两头铜片压焊是否牢固，接线是否规范、牢固；
6. 管道系统检查：管道连接正确，无泄漏现象，管路上仪表工作正常，系统已冲洗除污；
7. 水泵检查：连接方向正确，用手拨动水泵电机叶轮，转动灵活；
8. 相关设备、阀门、仪表等已调至正常工作位置，整个系统处于可运行状态。

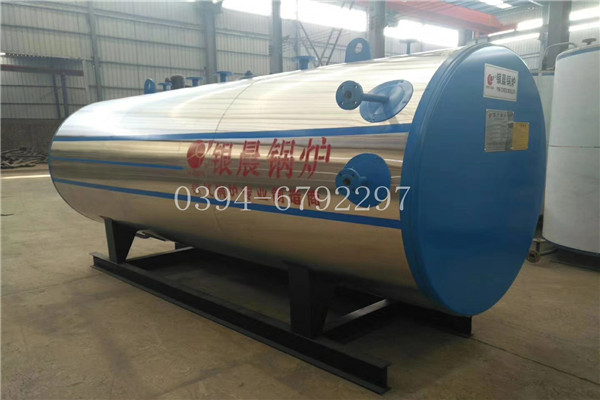

10万大卡承压热水锅炉



CLDR（CWDR）系列电热锅炉是机电一体化设备，采用进口PLC可编程控制器，系统的全自动运行通过编程来实现。主要有以下功能：
1、 梯式加载：系统自动运行，分时启动每级电热管（时间间隔可以任意设定），从而避免了对电网的冲击；
2、 电热元件循环投切：电热元件可循环投切，即先投先切，后投后切，使各接触器及电加热元件使用时间及动作频率相同，从而提高各电器元件使用寿命；
3、 缺水保护：当锅炉本体中水位不够时，系统将报警，并停止运行，补水后自动投入运行；
4、 温度设定、自动调温、超温保护：可在电控柜上设定温度上、下限（100℃以内的热水）；当系统温度低于下限设定值时，每隔一定时间（可以任意修改）自动增加一组电热管投入运行。当温度高于温度上限设定值时，每隔一定时间自动减少一组电热管加热，当温度介于上、下限之间时，保持加热功率不变。当温度达到电接点温度表上的温度极限时，电热管将自动切断运行，并声光报警，故障消除后，系统重新投入运行；
5、 超压保护：当锅炉压力超过电接点压力表上设定的压力极限时，电热管将自动切断运行，并有声光报警，压力恢复正常后，系统自动投入运行；
6、 系统还具有过流、短路、缺相、漏电自动保护功能；
7、 手动操作：热水锅炉除自动控制外，另设有手动控制功能和紧急停机开关（自动/手动均有效）；
8、 系统联动功能：电热元件与水泵联动，联动方式为水泵先开后停。
CLDR系列锅炉有常压热水锅炉、真空热水锅炉、承压热水锅炉及电热蒸汽锅炉等多种规格，能满足各种不同用户的需要。



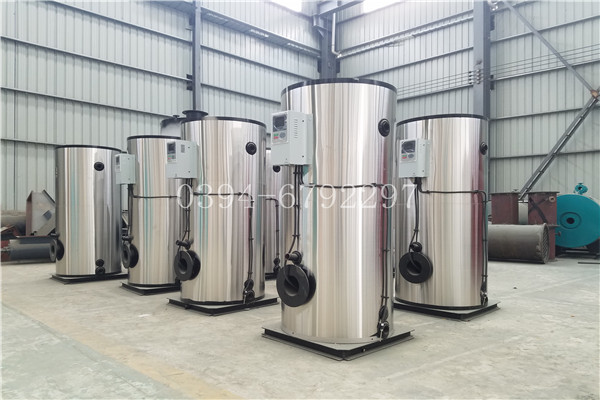

10万大卡承压热水锅炉
1、锅炉管道、阀门、仪表等安装完毕后，检查和清理锅炉内部，关闭人孔、手孔，然后按下列步骤进行水压试验：
⑴　水压试验时，周围气温应高于5℃，低于5℃时必须有防冻措施。水压试验用的水应保持高于周围露点的温度以防锅炉表面结露，但也不宜温度过高以防止引起汽化和过大的温差应力，一般为20～70℃左右。
⑵　锅炉进行水压试验时，水压应缓慢地升降。当水压上升到工作压力时，应暂停升压，检查有无漏水或异常现象，然后再升到试验压力。锅炉应在试验压力下保持20min，然后降到工作压力进行检查。检查期间压力应保持不变。
2、锅炉进行水压试验，符合下列条件为合格：
⑴　在受压元件金属壁和焊缝上没有水珠和水雾；
⑵　水压试验后没有发现残余变形。
燃烧器的安装
本系列蒸汽锅炉出厂时，小容量锅炉一般燃烧器已经安装到了锅炉主机上，中大容量的锅炉，燃烧器与锅炉主机分开发运。安装时，先将燃烧器从包装箱中取出，视燃烧头与火嘴砖之间的间隙大小，在燃烧器头部火焰筒上密实缠绕数层石棉绳，对准前烟箱面板上所留出的孔洞水平塞紧装入，最后用螺栓将燃烧器法兰与前烟箱燃烧器连接法兰连接牢固。在装配时，燃烧器法兰与前烟箱燃烧器连接法兰之间必须加石棉密封衬垫。
其它安装相关要求参照厂家的《燃烧器说明书》。
敬告：燃烧器须保持水平，燃烧头与火嘴砖之间的剩余间隙，须用硅酸铝耐火纤维毡填实。操作时，打开锅炉后烟箱检查孔盖，从后部进入炉胆内进行施工，施工完毕，人员退出，后挡火墙、检查孔盖原样恢复，密封上紧。



10吨指的是锅炉的容量，也叫出力。
对于蒸汽锅炉，指的是每小时额定蒸发量10吨，热水锅炉是每小时供热7MW，等同于传统的10吨热水锅炉。

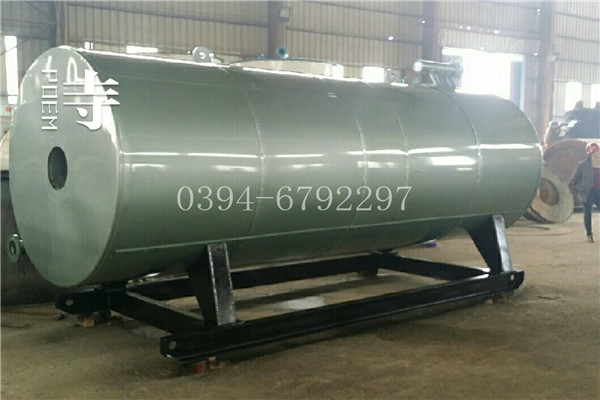

燃煤锅炉概述
燃煤锅炉是指燃料燃烧的煤，煤炭热量经转化后，产生蒸汽或者变成热水，但并不是所有的热量全部有效转化，有一部分无功消耗，这样就存在效率问题，一般大些的锅炉效率高些，60% ~ 80%之间。
燃煤锅炉就是燃料为燃煤的锅炉，是指经过燃煤在炉膛中燃烧释放热量，把热媒水或其它有机热载体(如导热油等)加热到一定温度(或压力)的热能动力设备。
原理
(1)卧式燃煤热水锅炉在结构上属单锅筒纵置式，炉膛左右两侧装有水墙管，并形成翼形烟道，锅筒内布置螺纹烟管，采用漏煤极少的活动炉排，结构合理，热效率高，大大节约能耗。
(2)卧式燃煤常压蒸汽锅炉 热水锅炉 燃气锅炉 燃油锅炉 燃煤锅炉，节能环保锅炉，采用单锅筒纵向布置的三回程水火管式结构，炉膛两侧密布光管水冷壁管，设计结构合理紧凑;受热面积大，烟气流程长，传热效果好，排烟温度低，所以热效率高，运行成本低，使用更经济。
(3)立式燃煤锅炉，热水锅炉，炉膛采用水冷弯管结构，四周是炉胆，受热面积大，热效率高，节能降耗;外壳采用椭圆型封头，炉排采用铸铁圆形炉排，经久耐用，使用寿命长。
(4)卧式燃煤锅炉，燃料在炉排上燃烧后，火焰经过矮墙到燃烬室，从燃烬室经两侧翼形烟道到前烟箱，再由烟管管束到后烟室，然后由引风机抽引通过烟囱排入大气，不仅可防止锅壳底部受炉膛高温辐射，而且可使高温管板入口烟温下降，加之辅以回水引射，锅筒底部无死水区，还可以有效防止管板因过冷、沸腾而结垢及炉底凸包，烟气转向烟室可起除尘作用，也降低了原始排尘浓度。
(5)燃煤锅炉本体布置紧凑，占地面积小，运输方便，采用快装出厂，安装周期短，安装费用低，用户投入资金少，回收效益快。
(6)立式燃煤锅炉，热水锅炉，受热面积的管子全部是直管，并且有足够的清污手孔装置，便于手工机械清理污垢和进行内部检查。卧式燃煤常压热水锅炉，上部配有足够大的人孔，人员可以从人孔进入炉体内部，大大方便了检查和维修锅炉。
结构分类
煤粉燃烧器是将煤粉送入炉膛进行燃烧的设备。
①旋流式燃烧器:携带煤粉的一次风和不带煤粉的二次风分别用不同管道与燃烧器连接。煤粉与空气能充分混合并形成回流区。每台锅炉可配置4~48只燃烧器。
②直流式燃烧器:喷口成狭窄形,其一、二次风在燃烧器中都不旋转。煤粉在其中能完全燃烧。
受热面分蒸发受热面和过热受热面。现代大、中型锅炉均以水冷壁构成炉膛，由此水冷壁(即受热面)吸收炉内辐射热使水蒸发成饱和蒸汽。为不增加炉膛容积而增加辐射受热面，大型锅炉可采用双面曝光的水冷壁。过热受热面可分为布置于炉膛上部的屏式过热器受热面和布置于对流烟道内的对流过热器受热面。前者吸收炉内辐射热;后者吸收对流热。
空气预热器装于锅炉烟道尾部，用以回收烟气余热，提高助燃空气的温度。高参数、大容量的锅炉为提高热风温度(>300℃),常需使空气预热器与省煤器分级交叉布置。
