信息摘要:
l)额定蒸发量大于0.5t/h的锅炉,至少装设两个安全阀:额定蒸发量小于或等于0.5t/h的锅炉,至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。(2)安全...
l)额定蒸发量大于0.5t/h的锅炉,至少装设两个安全阀:额定蒸发量小于或等于0.5t/h的锅炉,至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。(2)安全阀应垂直安装在锅筒、集箱的高位置。在安全阀和锅筒或集箱之间,不得装有取用蒸汽的出口管和阀门。(3)杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架,弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。(4)对于额定蒸汽压力小于或等于3.82MPa的锅炉,安全阀喉径不应小于25mm:对于额定蒸汽压力大于3.82MPa的锅炉,安全阀喉径不应小于20mm。(5)安全阀与锅炉的连接管,其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上,短管的通路截面积应不小于所有安全阀排汽面积的1.25倍。(6)安全阀一般应装设排汽管,排汽管应直通安全地点,并有足够的截面积,保证排汽畅通。安全阀排汽管底部应装有接到安全地点的疏水管,在排汽管和疏水管上都不允许装设阀门。

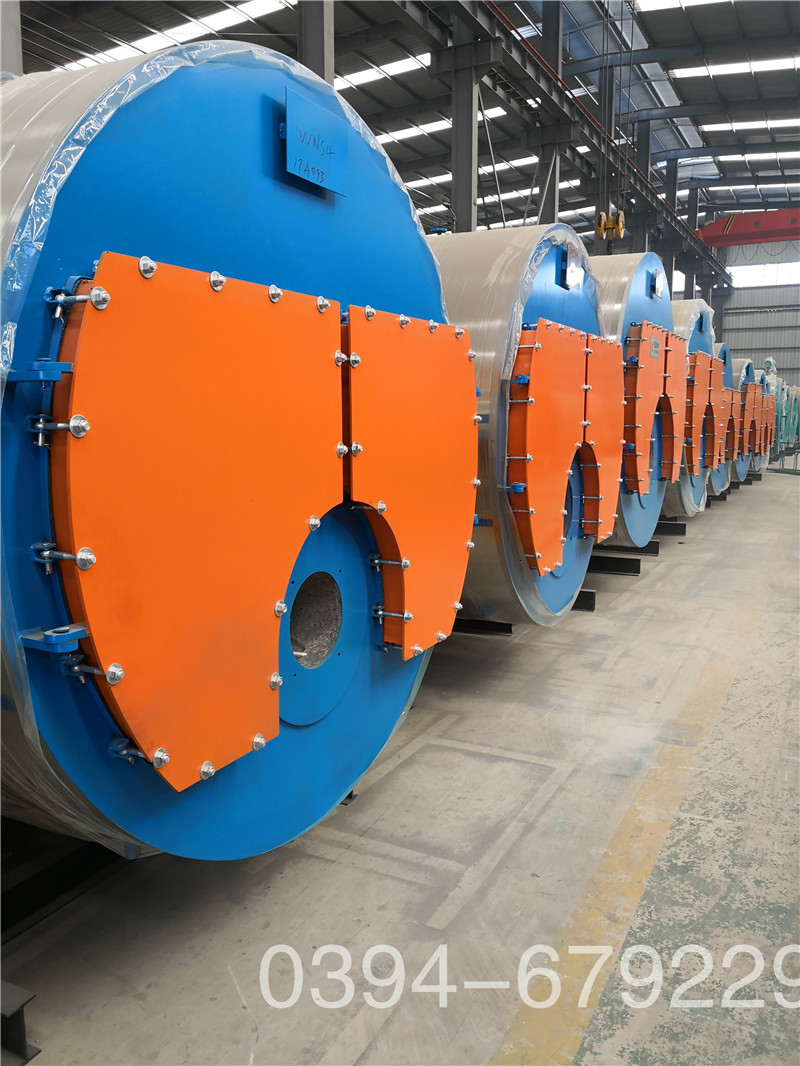

2吨多燃料蒸汽锅炉
CLDR(CWDR)系列锅炉质量可靠一般不会出现故障。一般性故障,操作失误引起故障及锅炉自我保护锁定,用户可参阅“常见故障处理”查找原因,解除故障。难以解决时与取得联系,在技术人员的指导下,由熟练的技术人员解决。严重故障时,应请派员前往解决。用户未经许可不得拆卸或改装设备。

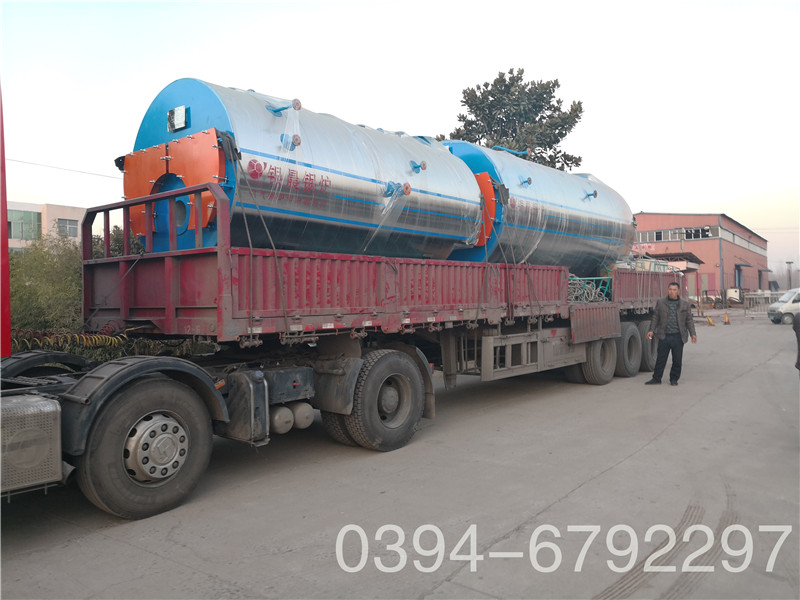

2吨多燃料蒸汽锅炉
4.3.2锅炉房集中仪表控制室,应符合下列要求:
1 应与锅炉间运行层同层布置;
2 宜布置在便于司炉人员观察和操作的炉前适中地段;
3 室内光线应柔和;
4 朝锅炉操作面方向应采用隔声玻璃大观察窗;
5 控制室应采用隔声门;
6 布置在热力除氧器和给水箱下面及水泵间上面时,应采取有效的防振和防水措施。
4.3.3容量大的水处理系统、热交换系统、运煤系统和油泵房,宜分别设置各系统的就地机柜室。
4.3.4锅炉房宜设置修理间、仪表校验间、化验室等生产辅助间,并宜设置值班室、更衣室、浴室、厕所等生活间。当就近有生活间可利用时,可不设置。二、三班制的锅炉房可设置休息室或与值班更衣室合并设置。锅炉房按车间、工段设置时,可设置办公室。
4.3.5化验室应布置在采光较好、噪声和振动影响较小处,并使取样方便。
4.3.6锅炉房运煤系统的布置宜使煤自固定端运入锅炉炉前。
4.3.7锅炉房出入口的设置,必须符合下列规定:
l 出入口不应少于2个。但对锅炉房,当炉前走道总长度小于12m,且总建筑面积小于200m。时,其出入口可设1个:
2非锅炉房,其人员出入口必须有1个直通室外;
3锅炉房为多层布置时,其各层的人员出入口不应少于2个。楼层上的人员出入口,应有直接通向地面的安全楼梯。
4.3.8锅炉房通向室外的门应向室外开启,锅炉房内的工作间或生活间直通锅炉间的门应向锅炉间内开启。
4.4工艺布置
4.4.1 锅炉房工艺布置应确保设备安装、操作运行、维护检修的安全和方便,并应使各种管线流程短、结构简单,使锅炉房面积和空间使用合理、紧凑。
4.4.2 建筑气候年日平均气温大于等于25℃的日数在80d以上、雨水相对较少的地区,锅炉可采用露天或半露天布置。当锅炉采用露天或半露天布置时,除应符合本规范第4.4.1条的规定外,尚应符合下列要求:
1 应选择适合露天布置的锅炉本体及其附属设备;
2 管道、阀门、仪表附件等应有防雨、防风、防冻、防腐和减少热损失的措施;
3 应将锅炉水位、锅炉压力等测量控制仪表,集中设置在控制室内。
4.4.3风机、水箱、除氧装置、加热装置、除尘装置、蓄热器、水处理装置等辅助设备和测量仪表露天布置时,应有防雨、防风、防冻、防腐和防噪声等措施。
居民区内锅炉房的风机不应露天布置。
4.4.4锅炉之间的操作平台宜连通。锅炉房内所有高位布置的辅助设施及监测、控制装置和管道阀门等需操作和维修的场所,应设置方便操作的安全平台和扶梯。阀门可设置传动装置引至楼(地)面进行操作。
4.4.5锅炉操作地点和通道的净空高度不应小于2m,并应符合起吊设备操作高度的要求。在锅筒、省煤器及其他发热部位的上方,当不需操作和通行时,其净空高度可为0.7m。
4.4.6锅炉与建筑物的净距,不应小于表4.4.6的规定,并应符合下列规定:
1当需在炉前更换锅管时,炉前净距应能满足操作要求。大于6t/h的蒸汽锅炉或大于4.2Mw的热水锅炉,当炉前设置仪表控制室时,锅炉前端到仪表控制室的净距可减为3m;
2当锅炉需吹灰、拨火、除渣、安装或检修螺旋除渣机时,通道净距应能满足操作的要求;装有快装锅炉的锅炉房,应有更新整装锅炉时能顺利通过的通道;锅炉后部通道的距离应根据后烟箱能否旋转开启确定。
a) 日常检查与维护:
电热锅炉采取全自动控制运行方式,无需专人值守(手动时则需专人值守),但应派一名熟练操作员定期对系统进行检查,以维持系统的正常、合理运行,检查应注意以下几方面:
1、检查电控柜各元器件导线接点是否可靠,有无松动和异常发热现象,及时分析原因并采取得适当措施;
2、检查各阀门、管路、电热管组密封处是否有渗漏水现象,并及时采取措施排除;
3、检查电机、水泵、交流接触器声音是否正常,及时分析原因和排除故障;
4、检查进、出水温度及压力是否正常,工作电流、电压是否正常,超温、超压、缺水保护等是否处于正常有效工作状态;
1、检查接地线是否良好、牢靠,以保证设备人身安全;
2、人员对每次巡检做好相关记录。
l)额定蒸发量大于0.5t/h的锅炉,至少装设两个安全阀:额定蒸发量小于或等于0.5t/h的锅炉,至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。(2)安全阀应垂直安装在锅筒、集箱的高位置。在安全阀和锅筒或集箱之间,不得装有取用蒸汽的出口管和阀门。(3)杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架,弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。(4)对于额定蒸汽压力小于或等于3.82MPa的锅炉,安全阀喉径不应小于25mm:对于额定蒸汽压力大于3.82MPa的锅炉,安全阀喉径不应小于20mm。(5)安全阀与锅炉的连接管,其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上,短管的通路截面积应不小于所有安全阀排汽面积的1.25倍。(6)安全阀一般应装设排汽管,排汽管应直通安全地点,并有足够的截面积,保证排汽畅通。安全阀排汽管底部应装有接到安全地点的疏水管,在排汽管和疏水管上都不允许装设阀门。
