汽水系统：自来水通过水处理设备，硬度由6mol/L降至0.03mol/L,送至储水箱，然后通过给水系统送到冷凝器加热，温度达45℃，进入储水箱，通过给水泵进入炉内，经过加热饱和蒸汽温度达到193℃，由主汽阀进入分气缸，然后至用户。
燃烧系统：燃气系统直接通过燃气管道送至燃烧机进行燃烧；燃油系统先储存在储油罐中，然后通过泵送至日用油箱，再送至燃烧器进行燃烧。
烟风系统：燃料在燃烧室内经过燃烧生成高温烟气，经燃烧室到达回燃室，充分燃烧后经过对流管束到前烟箱，在前烟箱回转通过第二对流管束达到后烟箱，形成三回程。然后经过冷凝器换热以后经由烟囱排向大气。

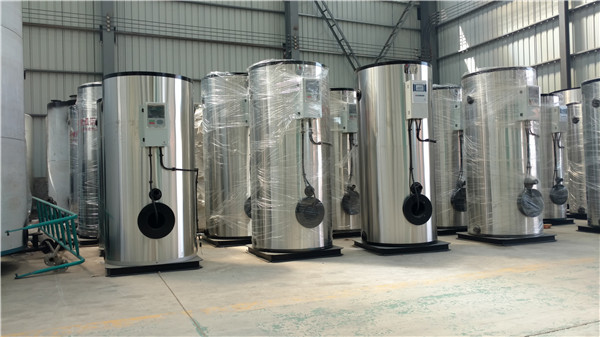

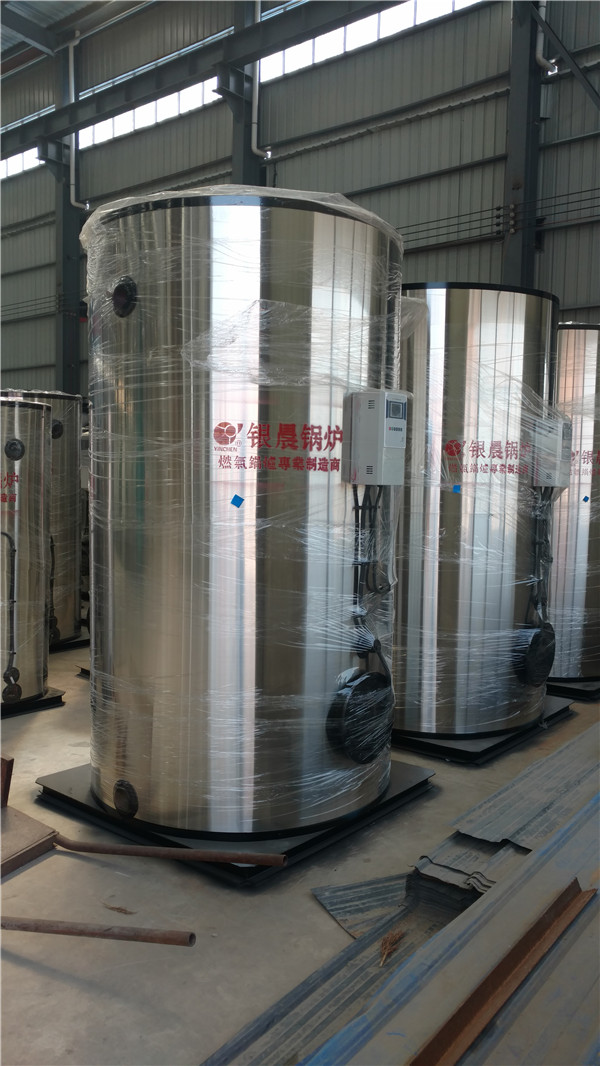

沼气蒸汽发生器



a) 基本安全知识：
1. 锅炉房管理及操作人员应熟悉消防及其他安全知识。承压锅炉的操作人员应经培训取得司炉工操作证才允许上岗。非工作人员不得入内。
2. 常压锅炉严禁堵通大气孔或切断通大气功能的管道，锅炉不得带压运行；
3. 严禁在锅炉水位低于规定值，或锅炉出现明显异常，或锅炉出现故障而未排除，或出现影响锅炉安全运行的其它情况时开机运行；
4. 严禁锅炉处于手动控制时无人监管；
5. 严禁在有结冰可能时，锅炉贮水；
6. 锅炉发生超温、超高或超低水位采取措施而无法解决时应立即停炉；锅炉安全附件（安全阀、压力表、水位计）应始终保持良好状态，一旦出现故障必须立即排除，严禁在其失灵或不正常时继续运行；
7. 锅炉一般情况下每班应排污一次，排污应在较高水位时进行，排污量一般控制在蒸发量的3~5%左右。
合上电源开关后将水泵控制开关由停止位置转到手动位置，进行锅炉给水上升到正常位置后，将风动、自动手动开关转到自动位置，然后合上燃烧器电源开关，并把控制器大小火开关转到开火位置，后按下起动按钮，控制系统电源接通，燃烧器进入工作状态，按照程序控制器的动作程序进行，起动鼓风机进入预吹扫，然后调节风门由小火位置喷油，点火小火燃烧再进入大火燃烧状态，到此锅炉进入正常运行阶段。题立即报警并停炉保护，控制器自动显示故障点，机内发出报警声响。
当出现停电故障后，燃烧控制器自动关闭气阀停止燃烧并自锁，即使电源电源恢复通电，锅炉也不能自动点火，即使按动按钮也不能启动，必须复位解除自锁，才能重新点火启动。
提示：当排烟温度高于250℃时，应立即按要求停炉，对炉膛内壁附粘的可燃物进行清除；同时对送风量进行合理的调节。

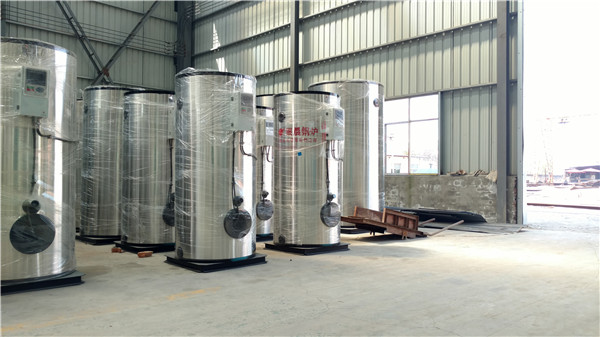

沼气蒸汽发生器
WNS系列蒸汽锅炉是锅壳式、波形炉胆、螺纹烟管型节能锅炉，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于锅炉的安全运行及维修。锅炉安全控制严格按照NB/T47034-2013《工业锅炉技术条件》和有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→锅炉→汽水分离器→主蒸汽阀→分汽缸→用热主体。



冷凝器的安装

、冷凝器系组件出厂，安装前应检查冷凝器管进出烟口法兰螺栓孔是否分别与锅炉及烟囱接管匹配（石棉编绳）；2

3、冷凝器为非承压设备，严禁承压使用。
