锅炉系统设计概况
锅炉及其系统的设计符合有关节能法律、法规、安全技术规范及其相应标准的要求。锅炉炉膛结构设计合理，与设计燃料品种相适应，保证安全、稳定、高效燃烧。受热面布置合理，选取合理经济的烟气流速，减小烟气侧的阻力。合理设置检修们（孔），便于受热面清灰、清垢、保养和维修。当对流受热面易集灰时，应当设置清灰装置。锅炉门（孔）、应当采用密封结构，保证锅炉漏风系统在设计要求之内。
锅炉房系统设计时应当在保证安全性能的前提下，充分提高能源利用效率，减少水、电、自用热以及其它消耗，促进热能回收和梯级利用。锅炉房设备布置时应当尽量减少管道、烟风道的长度及其弯头数量，从而减少流动阻力。一次风道宜采用圆形结构，并考虑其膨胀及其吊挂支撑。

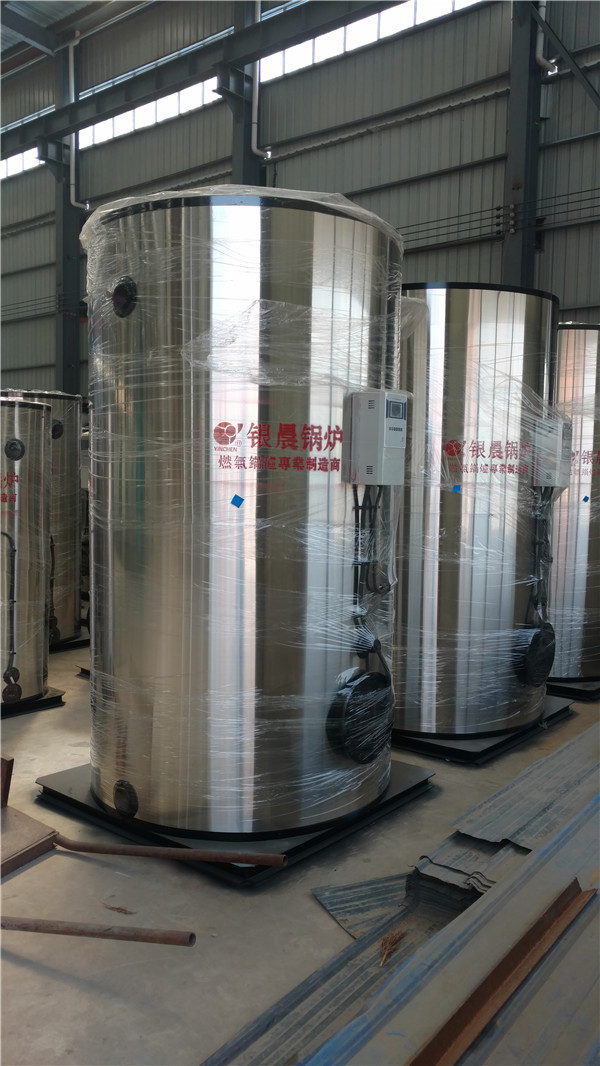

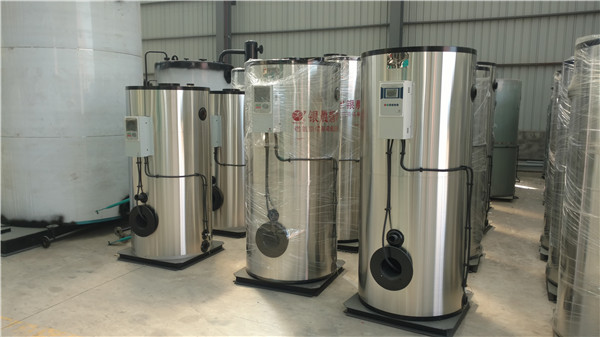

CLDR（CWDR）系列电热锅炉是机电一体化设备，采用进口PLC可编程控制器，系统的全自动运行通过编程来实现。主要有以下功能：
1、 梯式加载：系统自动运行，分时启动每级电热管（时间间隔可以任意设定），从而避免了对电网的冲击；
2、 电热元件循环投切：电热元件可循环投切，即先投先切，后投后切，使各接触器及电加热元件使用时间及动作频率相同，从而提高各电器元件使用寿命；
3、 缺水保护：当锅炉本体中水位不够时，系统将报警，并停止运行，补水后自动投入运行；
4、 温度设定、自动调温、超温保护：可在电控柜上设定温度上、下限（100℃以内的热水）；当系统温度低于下限设定值时，每隔一定时间（可以任意修改）自动增加一组电热管投入运行。当温度高于温度上限设定值时，每隔一定时间自动减少一组电热管加热，当温度介于上、下限之间时，保持加热功率不变。当温度达到电接点温度表上的温度极限时，电热管将自动切断运行，并声光报警，故障消除后，系统重新投入运行；
5、 超压保护：当锅炉压力超过电接点压力表上设定的压力极限时，电热管将自动切断运行，并有声光报警，压力恢复正常后，系统自动投入运行；
6、 系统还具有过流、短路、缺相、漏电自动保护功能；
7、 手动操作：热水锅炉除自动控制外，另设有手动控制功能和紧急停机开关（自动/手动均有效）；
8、 系统联动功能：电热元件与水泵联动，联动方式为水泵先开后停。

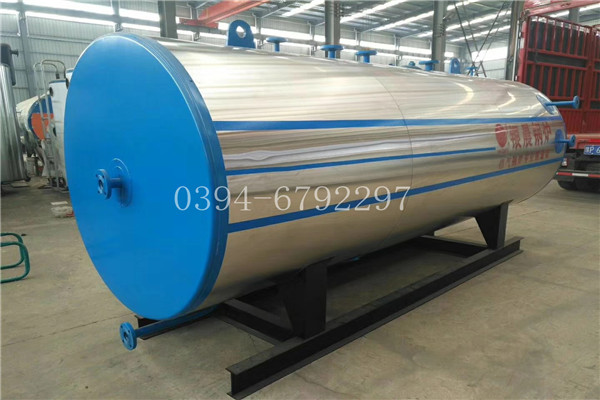

CLDR系列锅炉有常压热水锅炉、真空热水锅炉、承压热水锅炉及电热蒸汽锅炉等多种规格，能满足各种不同用户的需要。
给力热水锅炉



l）额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。（2）安全阀应垂直安装在锅筒、集箱的高位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。（3）杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。（4）对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。（5）安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不小于所有安全阀排汽面积的1.25倍。（6）安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排汽管底部应装有接到安全地点的疏水管，在排汽管和疏水管上都不允许装设阀门。

设备验收的注意事项：开箱时要选择合适的开箱工具，不要用力过猛，以免损坏箱内设备；

⑶

⑷

锅炉大件在卸车时，如需要吊车起吊就位时，应考虑起重设备的起吊能力（按有关规定）。设备验收：

⑵

⑵清点时应根据我公司提供的出厂清单，核实设备零部件名称、型号、规格和数量，随机附件、备件、附属资料，以及出厂合格证和其它技术文件是否齐全；设备的转动和滑动部件，在防锈油未清除前不得转动和滑动，检查时应清除油脂；设备开箱时，要注意环境条件，如风、雪、雨等天气；⑸　对易损坏的仪表及小零件和阀门要妥善保管，锅炉主机等，应垫以方木，防止受潮腐蚀；⑹　

锅炉操作人员应当根据终端用户蒸汽量、热负荷的变化及时调度、调节锅炉的运行数量和锅炉出力，有条件的锅炉可安装锅炉负荷自动调节装置。多台锅炉的系统宜配置集中控制装置，保证锅炉运行平衡，处于经济运行状态。锅炉介质参数的选取应当满足使用要求，不应当使锅炉的额定出口压力和温度与使用的压力、温度相差过大。
9、锅炉的正常排污率符合以下要求：
⑴、以软化水为补给水或者单纯采用锅内加处理的工业锅炉不高于10％；
⑵、以除盐水为补给水的工业锅炉不高于2％。
10、锅炉使用单位应当按照《高耗能特种设备节能监督管理办法》的规定，建立高耗能特种设备能效技术档案。有条件的使用单位应当将锅炉产品能效技术档案与产品质量档案和设备使用档案集中管理（相同部分档案资料可保存一份）。锅炉能效技术档案至少包括以下内容：
⑴、锅炉产品随机出厂资料（含产品能效测试报告）；
⑵、锅炉辅机、附属设备等质量证明资料；
⑶、锅炉安装调试报告、节能改造资料；
⑷、锅炉安装、改造与维修能效评价或者能效测试报告；
⑸、在用锅炉能效定期测试报告和年度运行能效评价报告；
⑹、锅炉及其系统日常节能检查记录；
⑺、计量、检测仪表校验证书；
⑻、锅炉水质处理检验报告；
⑼、燃料分析报告。



特别注意事项：
1）.操作锅炉的人员应经过专业培训并取得操作证。
2）.锅炉安装必须经专业的安装公司并取得使用许可证。
3）.锅炉在准备使用前，必须先单机试运行及详细了解锅炉的特性及操作使用说明书（含配套设备的说明书）。
4）.安装、使用、维修、保养等必须按相应的规定进行。
5）.在未对设备的使用全部了解清楚的情况下，应向我公司先咨询了解清楚。
6）.锅炉设备在运行时必须有专人值守；
1. 电控柜为开启式结构，一般前后门均可打开，电控柜基础应高出地面100~150mm，根据电控柜尺寸预埋角钢。用螺栓将电控柜连接固定在基础上，前后空间不小于1000mm，以便检修。小型锅炉电控柜与锅炉本体组合成一整体出厂（小于0.35MW的立式锅炉）；
2. 检查控制柜无损坏，内部接线无松动、脱落现象；
3. 接线前先阅读随机附带的相关电气原理图；
4. 用户电源线接到开关端顶部铜排上，柜外控制线接到柜体内的接线端子上；
5. 电控柜就近埋设钢板接引地线，接地电阻小于4Ω；
6. 导线规格应符合要求，宜使用套管保护，走暗线，三相动力线必须是三相四线制；
7. 接线完毕后，仔细检查是否正确、牢固。
