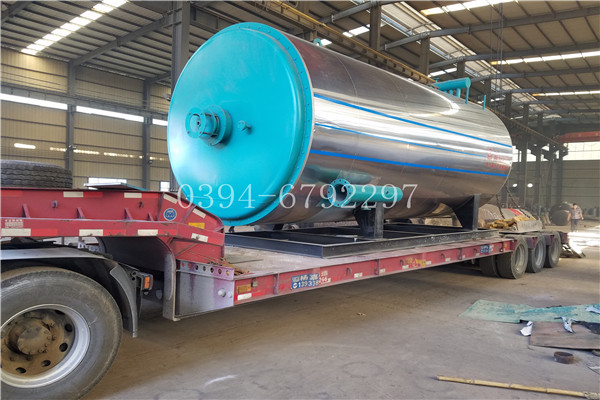

WNS系列蒸汽锅炉是锅壳式、波形炉胆、螺纹烟管型节能锅炉，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于锅炉的安全运行及维修。锅炉安全控制严格按照NB/T47034-2013《工业锅炉技术条件》和有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→锅炉→汽水分离器→主蒸汽阀→分汽缸→用热主体。
不按规定的方法烘炉，会使耐火材料开裂、变形、塌落，影响锅炉安全运行！煮炉不符合要求，会使蒸汽品质恶化，产生汽水共腾，腐蚀管件等零部件，危害锅炉安全经济运行，影响锅炉使用寿命！
锅炉各零部件安装完毕经检查和试运转后，证实各部件有安全启动的条件即可开始烘炉和煮炉。
㈠烘炉
因锅炉只有前后烟箱部分有耐火层，且在浇筑后只要有足够的养护期，烘炉就可按实际炉体潮湿程度缩短或减免。
单采暖锅炉



4.3.2锅炉房集中仪表控制室，应符合下列要求：
1 应与锅炉间运行层同层布置；
2 宜布置在便于司炉人员观察和操作的炉前适中地段；
3 室内光线应柔和；
4 朝锅炉操作面方向应采用隔声玻璃大观察窗；
5 控制室应采用隔声门；
6 布置在热力除氧器和给水箱下面及水泵间上面时，应采取有效的防振和防水措施。
4.3.3容量大的水处理系统、热交换系统、运煤系统和油泵房，宜分别设置各系统的就地机柜室。
4.3.4锅炉房宜设置修理间、仪表校验间、化验室等生产辅助间，并宜设置值班室、更衣室、浴室、厕所等生活间。当就近有生活间可利用时，可不设置。二、三班制的锅炉房可设置休息室或与值班更衣室合并设置。锅炉房按车间、工段设置时，可设置办公室。
4.3.5化验室应布置在采光较好、噪声和振动影响较小处，并使取样方便。
4.3.6锅炉房运煤系统的布置宜使煤自固定端运入锅炉炉前。
4.3.7锅炉房出入口的设置，必须符合下列规定：
l 出入口不应少于2个。但对锅炉房，当炉前走道总长度小于12m，且总建筑面积小于200m。时，其出入口可设1个：
2非锅炉房，其人员出入口必须有1个直通室外；
3锅炉房为多层布置时，其各层的人员出入口不应少于2个。楼层上的人员出入口，应有直接通向地面的安全楼梯。
4.3.8锅炉房通向室外的门应向室外开启，锅炉房内的工作间或生活间直通锅炉间的门应向锅炉间内开启。
4.4工艺布置
4.4.1 锅炉房工艺布置应确保设备安装、操作运行、维护检修的安全和方便，并应使各种管线流程短、结构简单，使锅炉房面积和空间使用合理、紧凑。
4.4.2 建筑气候年日平均气温大于等于25℃的日数在80d以上、雨水相对较少的地区，锅炉可采用露天或半露天布置。当锅炉采用露天或半露天布置时，除应符合本规范第4.4.1条的规定外，尚应符合下列要求：
1 应选择适合露天布置的锅炉本体及其附属设备；
2 管道、阀门、仪表附件等应有防雨、防风、防冻、防腐和减少热损失的措施；
3 应将锅炉水位、锅炉压力等测量控制仪表，集中设置在控制室内。
4.4.3风机、水箱、除氧装置、加热装置、除尘装置、蓄热器、水处理装置等辅助设备和测量仪表露天布置时，应有防雨、防风、防冻、防腐和防噪声等措施。
居民区内锅炉房的风机不应露天布置。
4.4.4锅炉之间的操作平台宜连通。锅炉房内所有高位布置的辅助设施及监测、控制装置和管道阀门等需操作和维修的场所，应设置方便操作的安全平台和扶梯。阀门可设置传动装置引至楼(地)面进行操作。
4.4.5锅炉操作地点和通道的净空高度不应小于2m，并应符合起吊设备操作高度的要求。在锅筒、省煤器及其他发热部位的上方，当不需操作和通行时，其净空高度可为0.7m。
4.4.6锅炉与建筑物的净距，不应小于表4.4.6的规定，并应符合下列规定：
1当需在炉前更换锅管时，炉前净距应能满足操作要求。大于6t/h的蒸汽锅炉或大于4.2Mw的热水锅炉，当炉前设置仪表控制室时，锅炉前端到仪表控制室的净距可减为3m；
2当锅炉需吹灰、拨火、除渣、安装或检修螺旋除渣机时，通道净距应能满足操作的要求；装有快装锅炉的锅炉房，应有更新整装锅炉时能顺利通过的通道；锅炉后部通道的距离应根据后烟箱能否旋转开启确定。



单采暖锅炉
通电试运行：
系统经专业技术人员检查无误后，方可通电进行调试。
a、 系统有“自动”和“手动”两种工作状况，调试时应先选用“手动”模式，将控制柜上的选择开关旋至“手动”档；
b、 合上电源、电源指示灯、相关仪表都应有指示或显示；
c、 根据实际运行要求，在仪表上设定相关参数：如温度上限、温度下限、温度极限、压力极限等；
d、 采用“点动”方式启动循环水泵，观察泵的转向是否正确，若反向运转，则切断电源，倒接电机电源接线至转向正确；
e、 手动运行正常后，则将“选择开关”拨到“自动”档，让系统自动运行，观察系统运行是否正常，各仪表是非工作正常；
f、 若出现异常情况，按下电控柜面板上的“急停”按钮，可无条件切断系统运行，检修后再按此按钮，系统将自动恢复运行；
、 试运转正常后，连续观察系统运行24小时，仔细观察是否有异常现象，若无异常，锅炉可正式投入使用；
h、 系统运行过程中可通过检测或观察仪表的有关数据判断锅炉的工作情况；
i、 连续运行8小时，仔细检查锅炉运行情况，评估锅炉是否达到设计要求。



烟风道的安装：

锅炉炉墙及烟风道应当具有良好的密封和保温性能。当周围环境温度为25℃时，距门孔300mm以外的炉体外表面温度不得超过50℃，炉顶不得超过70℃；冷凝器前的烟道应进行保温且其表面温度不得超过50℃。

、烟囱安装时法兰间垫嵌石棉绳，并采用吊垂线的方法检查烟囱垂直度，如有偏差可在法兰连接处垫平校正。2

、烟气调节阀应转动灵活，定位可靠。4

、烟风道上的排烟温度表，应装在清晰易见的位置。<span style="" mso-spacerun:"yes";font-family:宋体;line-heiht:150%;"="">
