WNS系列蒸汽锅炉是锅壳式、波形炉胆、螺纹烟管型节能锅炉，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于锅炉的安全运行及维修。锅炉安全控制严格按照NB/T47034-2013《工业锅炉技术条件》和有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→锅炉→汽水分离器→主蒸汽阀→分汽缸→用热主体。
燃气热水锅炉燃烧器



燃烧器的安装
本系列蒸汽锅炉出厂时，小容量锅炉一般燃烧器已经安装到了锅炉主机上，中大容量的锅炉，燃烧器与锅炉主机分开发运。安装时，先将燃烧器从包装箱中取出，视燃烧头与火嘴砖之间的间隙大小，在燃烧器头部火焰筒上密实缠绕数层石棉绳，对准前烟箱面板上所留出的孔洞水平塞紧装入，后用螺栓将燃烧器法兰与前烟箱燃烧器连接法兰连接牢固。在装配时，燃烧器法兰与前烟箱燃烧器连接法兰之间必须加石棉密封衬垫。
其它安装相关要求参照厂家的《燃烧器说明书》。
敬告：燃烧器须保持水平，燃烧头与火嘴砖之间的剩余间隙，须用硅酸铝耐火纤维毡填实。操作时，打开锅炉后烟箱检查孔盖，从后部进入炉胆内进行施工，施工完毕，人员退出，后挡火墙、检查孔盖原样恢复，密封上紧。

锅炉安装之前，为了能迅速运行起来，必须做好下列准备工作：    1

、技术准备：组织有关人员熟悉全套锅炉图纸、技术资料。依据现行有关规程、规范、技术标准，编制施工方案、各项计划、工艺规程及技术措施等。3

安装地点应符合TS 0001-2012《锅炉安全技术监察规程》、50041-2008《锅炉房设计规范》及《锅炉节能技术监督管理规程》关于锅炉房布置的要求。

、地基准备：地基图仅供用户及土建部门参考，基础施工具体情况按当地土质而定，参考本地基图或土建设计部门的锅炉房图纸进行施工，浇灌主机及各种辅机承重部分的混凝土，预留各种部分地脚螺栓孔。<span style="" mso-spacerun:"yes";font-family:宋体;line-heiht:150%;"="">



燃气热水锅炉燃烧器
10吨指的是锅炉的容量，也叫出力。
对于蒸汽锅炉，指的是每小时额定蒸发量10吨，热水锅炉是每小时供热7MW，等同于传统的10吨热水锅炉。
燃煤锅炉概述
燃煤锅炉是指燃料燃烧的煤，煤炭热量经转化后，产生蒸汽或者变成热水，但并不是所有的热量全部有效转化，有一部分无功消耗，这样就存在效率问题，一般大些的锅炉效率高些，60% ~ 80%之间。
燃煤锅炉就是燃料为燃煤的锅炉，是指经过燃煤在炉膛中燃烧释放热量，把热媒水或其它有机热载体(如导热油等)加热到一定温度(或压力)的热能动力设备。
原理

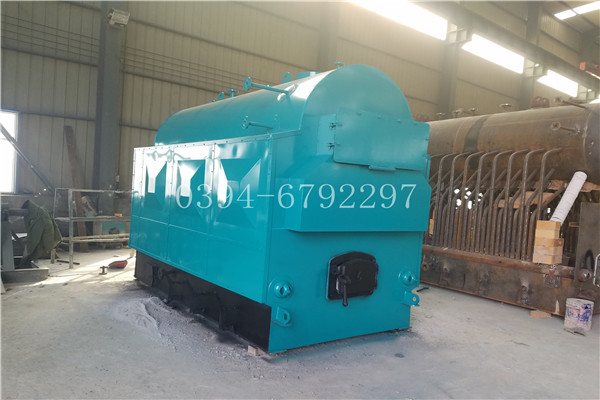

(1)卧式燃煤热水锅炉在结构上属单锅筒纵置式，炉膛左右两侧装有水墙管，并形成翼形烟道，锅筒内布置螺纹烟管，采用漏煤极少的活动炉排，结构合理，热效率高，大大节约能耗。
(2)卧式燃煤常压蒸汽锅炉 热水锅炉 燃气锅炉 燃油锅炉 燃煤锅炉，节能环保锅炉，采用单锅筒纵向布置的三回程水火管式结构，炉膛两侧密布光管水冷壁管，设计结构合理紧凑;受热面积大，烟气流程长，传热效果好，排烟温度低，所以热效率高，运行成本低，使用更经济。
(3)立式燃煤锅炉，热水锅炉，炉膛采用水冷弯管结构，四周是炉胆，受热面积大，热效率高，节能降耗;外壳采用椭圆型封头，炉排采用铸铁圆形炉排，经久耐用，使用寿命长。
(4)卧式燃煤锅炉，燃料在炉排上燃烧后，火焰经过矮墙到燃烬室，从燃烬室经两侧翼形烟道到前烟箱，再由烟管管束到后烟室，然后由引风机抽引通过烟囱排入大气，不仅可防止锅壳底部受炉膛高温辐射，而且可使高温管板入口烟温下降，加之辅以回水引射，锅筒底部无死水区，还可以有效防止管板因过冷、沸腾而结垢及炉底凸包，烟气转向烟室可起除尘作用，也降低了原始排尘浓度。
(5)燃煤锅炉本体布置紧凑，占地面积小，运输方便，采用快装出厂，安装周期短，安装费用低，用户投入资金少，回收效益快。
(6)立式燃煤锅炉，热水锅炉，受热面积的管子全部是直管，并且有足够的清污手孔装置，便于手工机械清理污垢和进行内部检查。卧式燃煤常压热水锅炉，上部配有足够大的人孔，人员可以从人孔进入炉体内部，大大方便了检查和维修锅炉。
结构分类
煤粉燃烧器是将煤粉送入炉膛进行燃烧的设备。
①旋流式燃烧器:携带煤粉的一次风和不带煤粉的二次风分别用不同管道与燃烧器连接。煤粉与空气能充分混合并形成回流区。每台锅炉可配置4~48只燃烧器。
②直流式燃烧器:喷口成狭窄形,其一、二次风在燃烧器中都不旋转。煤粉在其中能完全燃烧。
受热面分蒸发受热面和过热受热面。现代大、中型锅炉均以水冷壁构成炉膛，由此水冷壁(即受热面)吸收炉内辐射热使水蒸发成饱和蒸汽。为不增加炉膛容积而增加辐射受热面，大型锅炉可采用双面曝光的水冷壁。过热受热面可分为布置于炉膛上部的屏式过热器受热面和布置于对流烟道内的对流过热器受热面。前者吸收炉内辐射热;后者吸收对流热。
空气预热器装于锅炉烟道尾部，用以回收烟气余热，提高助燃空气的温度。高参数、大容量的锅炉为提高热风温度(&t;300℃),常需使空气预热器与省煤器分级交叉布置。
运行中影响 锅炉 燃烧因素有以下几点：
（1） 燃料质量变差，如挥发分下降，水分、灰分增大，使燃料着火及燃烧稳定性变差，燃烧完全程度下降。
（2） 煤粉细度变粗，均匀度下降。
（3） 风量及配风比不合理，如过量空气系数过大或过小，一二次风风率或风速配合不适当，一二次风混合不及时。
（4） 燃烧器出口结渣或烧坏，造成气流偏斜，从而引起燃烧不完全。
（5） 炉膛及制粉系统漏风量大，导致炉膛温度下降，影响燃料的安全燃烧。
（6） 锅炉负荷过高或过低。负荷过高时，燃料在炉内停留的时间缩短；负荷过低时，炉温下降，配风工况也不理想，都影响燃料的完全燃烧。
（7） 制粉系统中旋风分离器堵塞，三次风携带煤粉量增多，不完全燃烧损失增大。
（8） 给粉机工作失常，下粉量不均匀。



一、蒸汽锅炉水处理不合格会导致的结果是：1、结垢；2、腐蚀；
二、结垢与腐蚀的后果是：
①腐蚀使金属构件破损；锅炉的省煤器、水冷壁、对流管束及锅筒等构件会因水质不良而引起腐蚀。结果这些金属构件变薄和凹陷，甚至穿孔。更为严重的腐蚀会使金属内部结构遭到破坏。被腐蚀的金属强度显著降低。因此严重影响锅炉安全运行，缩短锅炉使用年限，造成经济上的损失。
②增加锅水中的结垢成份金属的腐蚀产物（主要是铁的氧化物），被锅水带到锅炉受热面后，容易与其它杂质生成水垢。当水垢含铁时，传热效果更差。例如，含8％铁并混有二氧化硅的1mm厚的水垢所造成的热损失，相当于4mm厚的其他成份的水垢。
③产生垢下腐蚀含有高价铁的水垢，容易引起与水垢接触的金属铁的腐蚀。铁的腐蚀产物又容易重新结成水垢。这是一种恶性循环，它会导致锅炉构件迅速损坏。尤其对燃油锅炉，金属腐蚀产物的危害更大。
1、锅炉管道、阀门、仪表等安装完毕后，检查和清理锅炉内部，关闭人孔、手孔，然后按下列步骤进行水压试验：
⑴　水压试验时，周围气温应高于5℃，低于5℃时必须有防冻措施。水压试验用的水应保持高于周围露点的温度以防锅炉表面结露，但也不宜温度过高以防止引起汽化和过大的温差应力，一般为20～70℃左右。
⑵　锅炉进行水压试验时，水压应缓慢地升降。当水压上升到工作压力时，应暂停升压，检查有无漏水或异常现象，然后再升到试验压力。锅炉应在试验压力下保持20min，然后降到工作压力进行检查。检查期间压力应保持不变。
2、锅炉进行水压试验，符合下列条件为合格：
⑴　在受压元件金属壁和焊缝上没有水珠和水雾；
⑵　水压试验后没有发现残余变形。
