锅炉系统设计概况
锅炉及其系统的设计符合有关节能法律、法规、安全技术规范及其相应标准的要求。锅炉炉膛结构设计合理，与设计燃料品种相适应，保证安全、稳定、高效燃烧。受热面布置合理，选取合理经济的烟气流速，减小烟气侧的阻力。合理设置检修们（孔），便于受热面清灰、清垢、保养和维修。当对流受热面易集灰时，应当设置清灰装置。锅炉门（孔）、应当采用密封结构，保证锅炉漏风系统在设计要求之内。
锅炉房系统设计时应当在保证安全性能的前提下，充分提高能源利用效率，减少水、电、自用热以及其它消耗，促进热能回收和梯级利用。锅炉房设备布置时应当尽量减少管道、烟风道的长度及其弯头数量，从而减少流动阻力。一次风道宜采用圆形结构，并考虑其膨胀及其吊挂支撑。
锅炉的安装应遵循TS 0001-2012《锅炉安全技术监察规程》有关蒸汽锅炉的要求及NB/T47034-2013《工业锅炉技术条件》、TS 0002-2010《锅炉节能技术监督管理规程》、50273-2009《锅炉安装工程施工及验收规范》、锅炉图纸及《安装使用说明书》规定进行；

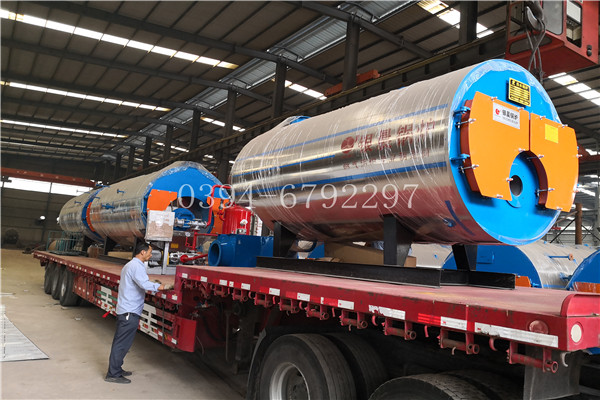

锅炉主机运到安装地点后，应先校核锅炉中心线是否与地基上划出的中心线和轮廓线相符合，然后检查底座和地基的接触是否良好，如有空隙应加垫铁。

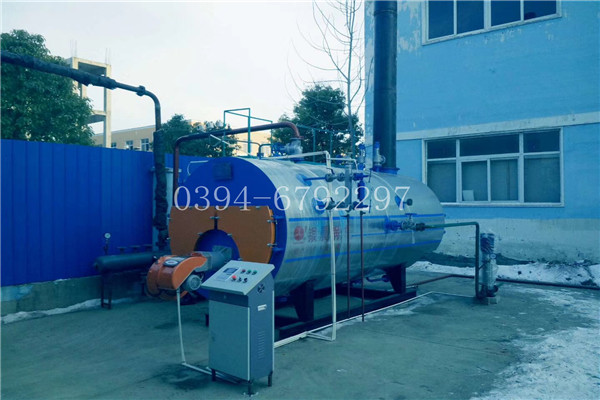

合适的燃气热水锅炉



l）额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。（2）安全阀应垂直安装在锅筒、集箱的高位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。（3）杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。（4）对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。（5）安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不小于所有安全阀排汽面积的1.25倍。（6）安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排汽管底部应装有接到安全地点的疏水管，在排汽管和疏水管上都不允许装设阀门。

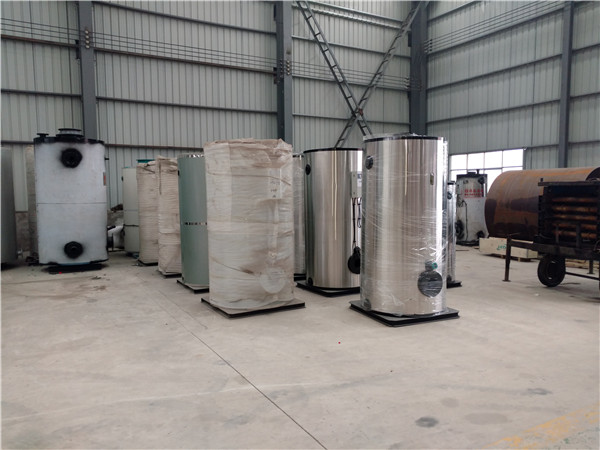

合适的燃气热水锅炉
锅炉本体检查
1、本体正常无渗漏，外皮正常无破损，烟箱烟囱连接牢固，观察孔是否正常可视。
2、检查锅炉的安全附件是否正常：压力表指示是否正常，水位表指示是否正确，安全阀是否正常，排放是否畅通。
（三）锅炉安全附件检查
1、水位控制报警器、压力表、水位计、温度计及连接管及阀门应齐全并符合规定。
2、检查安全阀、泄放阀应安装合理、泄放管畅通，应有防冻措施。
3、主汽阀、给水阀与逆止阀的开关状态应正常。
4、压力控制器调整完毕，处于正常自动控制状态。
5、检查阀组前压力是否正常。



调试前的检查工作：
1. 电源检查：电源为三相四线制380V/50Hz，变压器容量应满足锅炉总容量的要求。
2. 锅炉房检查：锅炉房应具有良好的通风散热条件，无结露或滴水，无粉尘、无腐蚀、无易燃易爆物品，室内照明良好。
3. 电控柜检查：控制柜内部接线正确，无短路、散乱和松动现象，无明显外露导线。各类元器件、仪表、开关等完好，标识清晰，无操作松动现象；
4. 锅炉本体检查：炉体应无较大损伤，附件安装妥当、符合要求，电热管组装完好无损。充水后应无渗漏现象（尤其是电热管组密封处）；
5. 控制柜与锅炉连接线的截面积规格是否满足功率要求，导线两头铜片压焊是否牢固，接线是否规范、牢固；
6. 管道系统检查：管道连接正确，无泄漏现象，管路上仪表工作正常，系统已冲洗除污；
7. 水泵检查：连接方向正确，用手拨动水泵电机叶轮，转动灵活；
8. 相关设备、阀门、仪表等已调至正常工作位置，整个系统处于可运行状态。
