冷凝器的安装

、冷凝器系组件出厂，安装前应检查冷凝器管进出烟口法兰螺栓孔是否分别与锅炉及烟囱接管匹配（石棉编绳）；2

3、冷凝器为非承压设备，严禁承压使用。

10吨指的是锅炉的容量，也叫出力。
对于蒸汽锅炉，指的是每小时额定蒸发量10吨，热水锅炉是每小时供热7MW，等同于传统的10吨热水锅炉。
燃煤锅炉概述
燃煤锅炉是指燃料燃烧的煤，煤炭热量经转化后，产生蒸汽或者变成热水，但并不是所有的热量全部有效转化，有一部分无功消耗，这样就存在效率问题，一般大些的锅炉效率高些，60% ~ 80%之间。
燃煤锅炉就是燃料为燃煤的锅炉，是指经过燃煤在炉膛中燃烧释放热量，把热媒水或其它有机热载体(如导热油等)加热到一定温度(或压力)的热能动力设备。
原理
(1)卧式燃煤热水锅炉在结构上属单锅筒纵置式，炉膛左右两侧装有水墙管，并形成翼形烟道，锅筒内布置螺纹烟管，采用漏煤极少的活动炉排，结构合理，热效率高，大大节约能耗。
(2)卧式燃煤常压蒸汽锅炉 热水锅炉 燃气锅炉 燃油锅炉 燃煤锅炉，节能环保锅炉，采用单锅筒纵向布置的三回程水火管式结构，炉膛两侧密布光管水冷壁管，设计结构合理紧凑;受热面积大，烟气流程长，传热效果好，排烟温度低，所以热效率高，运行成本低，使用更经济。

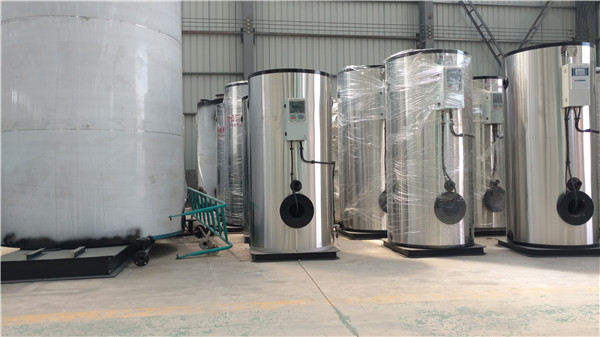

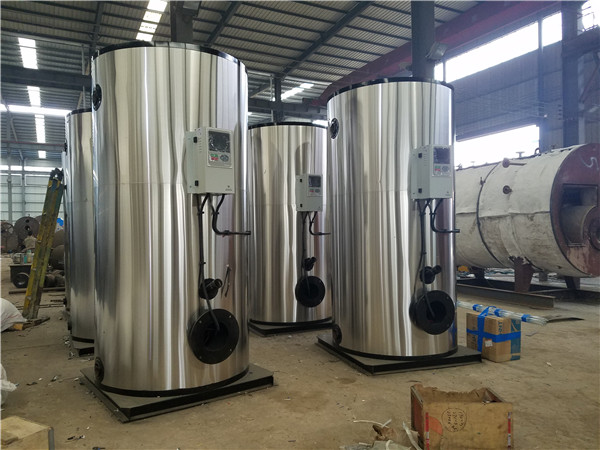

(3)立式燃煤锅炉，热水锅炉，炉膛采用水冷弯管结构，四周是炉胆，受热面积大，热效率高，节能降耗;外壳采用椭圆型封头，炉排采用铸铁圆形炉排，经久耐用，使用寿命长。
(4)卧式燃煤锅炉，燃料在炉排上燃烧后，火焰经过矮墙到燃烬室，从燃烬室经两侧翼形烟道到前烟箱，再由烟管管束到后烟室，然后由引风机抽引通过烟囱排入大气，不仅可防止锅壳底部受炉膛高温辐射，而且可使高温管板入口烟温下降，加之辅以回水引射，锅筒底部无死水区，还可以有效防止管板因过冷、沸腾而结垢及炉底凸包，烟气转向烟室可起除尘作用，也降低了原始排尘浓度。
(5)燃煤锅炉本体布置紧凑，占地面积小，运输方便，采用快装出厂，安装周期短，安装费用低，用户投入资金少，回收效益快。
(6)立式燃煤锅炉，热水锅炉，受热面积的管子全部是直管，并且有足够的清污手孔装置，便于手工机械清理污垢和进行内部检查。卧式燃煤常压热水锅炉，上部配有足够大的人孔，人员可以从人孔进入炉体内部，大大方便了检查和维修锅炉。
结构分类
煤粉燃烧器是将煤粉送入炉膛进行燃烧的设备。
①旋流式燃烧器:携带煤粉的一次风和不带煤粉的二次风分别用不同管道与燃烧器连接。煤粉与空气能充分混合并形成回流区。每台锅炉可配置4~48只燃烧器。
②直流式燃烧器:喷口成狭窄形,其一、二次风在燃烧器中都不旋转。煤粉在其中能完全燃烧。
受热面分蒸发受热面和过热受热面。现代大、中型锅炉均以水冷壁构成炉膛，由此水冷壁(即受热面)吸收炉内辐射热使水蒸发成饱和蒸汽。为不增加炉膛容积而增加辐射受热面，大型锅炉可采用双面曝光的水冷壁。过热受热面可分为布置于炉膛上部的屏式过热器受热面和布置于对流烟道内的对流过热器受热面。前者吸收炉内辐射热;后者吸收对流热。
空气预热器装于锅炉烟道尾部，用以回收烟气余热，提高助燃空气的温度。高参数、大容量的锅炉为提高热风温度(>300℃),常需使空气预热器与省煤器分级交叉布置。
热水锅炉供暖工程



调试前的检查工作：
1. 电源检查：电源为三相四线制380V/50Hz，变压器容量应满足锅炉总容量的要求。
2. 锅炉房检查：锅炉房应具有良好的通风散热条件，无结露或滴水，无粉尘、无腐蚀、无易燃易爆物品，室内照明良好。
3. 电控柜检查：控制柜内部接线正确，无短路、散乱和松动现象，无明显外露导线。各类元器件、仪表、开关等完好，标识清晰，无操作松动现象；
4. 锅炉本体检查：炉体应无较大损伤，附件安装妥当、符合要求，电热管组装完好无损。充水后应无渗漏现象（尤其是电热管组密封处）；
5. 控制柜与锅炉连接线的截面积规格是否满足功率要求，导线两头铜片压焊是否牢固，接线是否规范、牢固；
6. 管道系统检查：管道连接正确，无泄漏现象，管路上仪表工作正常，系统已冲洗除污；
7. 水泵检查：连接方向正确，用手拨动水泵电机叶轮，转动灵活；
8. 相关设备、阀门、仪表等已调至正常工作位置，整个系统处于可运行状态。
1、锅炉管道、阀门、仪表等安装完毕后，检查和清理锅炉内部，关闭人孔、手孔，然后按下列步骤进行水压试验：
⑴　水压试验时，周围气温应高于5℃，低于5℃时必须有防冻措施。水压试验用的水应保持高于周围露点的温度以防锅炉表面结露，但也不宜温度过高以防止引起汽化和过大的温差应力，一般为20～70℃左右。
⑵　锅炉进行水压试验时，水压应缓慢地升降。当水压上升到工作压力时，应暂停升压，检查有无漏水或异常现象，然后再升到试验压力。锅炉应在试验压力下保持20min，然后降到工作压力进行检查。检查期间压力应保持不变。
2、锅炉进行水压试验，符合下列条件为合格：
⑴　在受压元件金属壁和焊缝上没有水珠和水雾；
⑵　水压试验后没有发现残余变形。



热水锅炉供暖工程
特别注意事项：
1）.操作锅炉的人员应经过专业培训并取得操作证。
2）.锅炉安装必须经专业的安装公司并取得使用许可证。
3）.锅炉在准备使用前，必须先单机试运行及详细了解锅炉的特性及操作使用说明书（含配套设备的独立说明书）。
4）.安装、使用、维修、保养等必须按国家相应的规定进行。
5）.在未对设备的使用全部了解清楚的情况下，应向我公司先电话咨询了解清楚。
6）.锅炉设备在运行时必须有专人值守；



控制系统：
本系列锅炉配备有A48Y全启式弹簧阀安全阀。
燃烧器采用自动燃烧器，外形美观，自动化程度高，从预吹扫、点火、火力自动转换到自动停炉及熄火保护，均可实现全自动控制。
给水泵采用CR型，实现锅炉自动给水。
同时，本系列锅炉锅炉具有以下安全保护措施及应注意事项：
1、锅炉具有下列功能的连锁装置：
全部送风机断电时，自动切断全部燃料供应；
燃气压力低于规定值时，自动切断燃气的供应；
2、燃烧器装设可靠的点火程序控制、自动吹扫、火焰检测和熄火报警及熄火保护装置，燃气压力超限及欠压报警和保护调节装置、燃气泄漏检测报警装置和故障停运报警等安全保护装置，以确保燃烧器的安全运行。
3、本系列锅炉具有高、低水位报警和低水位联锁保护、蒸汽超压报警和联锁保护功能,锅炉运行时保护装置和连锁装置不得任意退出使用，连锁保护装置的电源应可靠。
4、锅炉任何时候启动前必须开启鼓风机和燃烧器预吹扫，吹扫严格按TSG G0001-2012《锅炉安全技术监察规程》要求进行，以防发生爆炸事故。
5、停炉时必须切断燃料供应。
