<span style="" mso-spacerun:"yes";font-family:宋体;font-size:14.0000pt;"="">CWNS系列燃油(气)锅炉为卧式快装中心回燃火管锅炉。燃料由外界气源进入燃烧器通过自动调节、自动点火功能产生高温火焰，由炉胆前端进入燃烧室内，至回燃室管板后从炉胆内沿壁折返后流到锅炉前烟箱，完成了第一和第二回程，然后由前烟箱体进入对流受热面从后烟箱后部离开锅炉到囱排入大气，完成了第三回程。锅炉装置有前后烟箱，使锅炉检修方便。锅炉配置技术性能良好的工业燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。

热水燃煤锅炉



性能特点：
WNS型锅炉具有以下优点：
1、本系列锅炉整体出厂，运输安装方便。
2、锅炉采用波纹炉胆及螺纹烟管，换热效果好，且利于膨胀。
3、燃烧设备采用进口燃烧器，可实现全自动化控制燃烧。
4、锅炉设有自动给水、水位及超压报警等装置，可以安全有效地运行。
5、锅炉设有冷凝器，可以有效降低尾部烟气温度，提高锅炉运行热效率。
锅炉房设计规范GB50041-2008
4锅炉房的布置
4.1位置的选择
4.1.1 锅炉房位置的选择，应根据下列因素分析后确定：
1 应靠近热负荷比较集中的地区，并应使引出热力管道和室外管网的布置在技术、经济上合理；
2 应便于燃料贮运和灰渣的排送，并宜使人流和燃料、灰渣运输的物流分开；
3 扩建端宜留有扩建余地；
4 应有利于自然通风和采光；
5 应位于地质条件较好的地区；
6 应有利于减少烟尘、有害气体、噪声和灰渣对居民区和主要环境保护区的影响，全年运行的锅炉房应设置于总体最小频率风向的上风侧，季节性运行的锅炉房应设置于该季节最大频率风向的下风侧，并应符合环境影响评价报告提出的各项要求；
7 燃煤锅炉房和煤气发生站宜布置在同一区域内；
8 应有利于凝结水的回收；
9 区域锅炉房尚应符合城市总体规划、区域供热规划的要求；
10 易燃、易爆物品生产企业锅炉房的位置，除应满足本条上述要求外，还应符合有关专业规范的规定。
4.1.2锅炉房宜为独立的建筑物。
4.1.3 当锅炉房和其他建筑物相连或设置在其内部时，严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁。并应设置在首层或地下室一层靠建筑物外墙部位。
4.1.4住宅建筑物内，不宜设置锅炉房。
4.1.5采用煤粉锅炉的锅炉房，不应设置在居民区、风景名胜区和其他主要环境保护区内。
4.1.6采用循环流化床锅炉的锅炉房，不宜设置在居民区。
4.2建筑物、构筑物和场地的布置
4.2.1 独立锅炉房区域内的各建筑物、构筑物的平面布置和空间组合，应紧凑合理、功能分区明确、建筑简洁协调、满足工艺流程顺畅、安全运行、方便运输、有利安装和检修的要求。
4.2.2 新建区域锅炉房的厂前区规划，应与所在区域规划相协调。锅炉房的主体建筑和附属建筑，宜采用整体布置。锅炉房区域内的建筑物主立面，宜面向主要道路，且整体布局应合理、美观。
4.2.3 工业锅炉房的建筑形式和布局，应与所在企业的建筑风格相协调；民用锅炉房、区域锅炉房的建筑形式和布局，应与所在城市(区域)的建筑风格相协调。
4.2.4 锅炉房区域内的各建筑物、构筑物与场地的布置，应充分利用地形，使挖方和填方量最小，排水顺畅，且应防止水流人地下室和管沟。
4.2.5 锅炉间、煤场、灰渣场、贮油罐、燃气调压站之间以及和其他建筑物、构筑物之间的间距，应符合现行国家标准《建筑设计防火规范》GB50016、《城镇燃气设计规范》GB50028及有关标准规定，并满足安装、运行和检修的要求。
4.2.6 运煤系统的布置应利用地形，使提升高度小、运输距离短。煤场、灰渣场宜位于主要建筑物的全年最小频率风向的上风侧。
4.2.7 锅炉房建筑物室内底层标高和构筑物基础顶面标高，应高出室外地坪或周围地坪0.15m及以上。锅炉间和同层的辅助间地面标高应一致。
4.3锅炉间、辅助间和生活间的布置
4.3.1单台蒸汽锅炉额定蒸发量为1～20t／h或单台热水锅炉额定热功率为O.7～14Mw的锅炉房，其辅助间和生活间宜贴邻锅炉间固定端一侧布置。单台蒸汽锅炉额定蒸发量为35～75t/h或单台热水锅炉额定热功率为29～70Mw的锅炉房，其辅助间和生活间根据具体情况，可贴邻锅炉间布置，或单独布置。



热水燃煤锅炉
10吨指的是锅炉的容量，也叫出力。
对于蒸汽锅炉，指的是每小时额定蒸发量10吨，热水锅炉是每小时供热7MW，等同于传统的10吨热水锅炉。
燃煤锅炉概述
燃煤锅炉是指燃料燃烧的煤，煤炭热量经转化后，产生蒸汽或者变成热水，但并不是所有的热量全部有效转化，有一部分无功消耗，这样就存在效率问题，一般大些的锅炉效率高些，60% ~ 80%之间。
燃煤锅炉就是燃料为燃煤的锅炉，是指经过燃煤在炉膛中燃烧释放热量，把热媒水或其它有机热载体(如导热油等)加热到一定温度(或压力)的热能动力设备。
原理

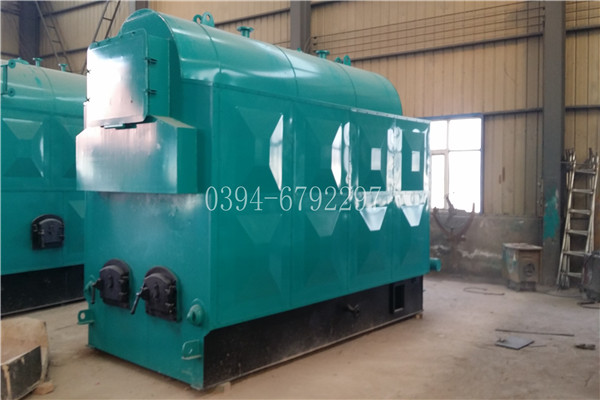

(1)卧式燃煤热水锅炉在结构上属单锅筒纵置式，炉膛左右两侧装有水墙管，并形成翼形烟道，锅筒内布置螺纹烟管，采用漏煤极少的活动炉排，结构合理，热效率高，大大节约能耗。
(2)卧式燃煤常压蒸汽锅炉 热水锅炉 燃气锅炉 燃油锅炉 燃煤锅炉，节能环保锅炉，采用单锅筒纵向布置的三回程水火管式结构，炉膛两侧密布光管水冷壁管，设计结构合理紧凑;受热面积大，烟气流程长，传热效果好，排烟温度低，所以热效率高，运行成本低，使用更经济。

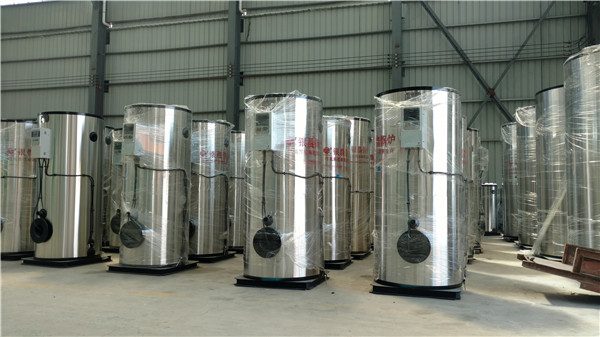

(3)立式燃煤锅炉，热水锅炉，炉膛采用水冷弯管结构，四周是炉胆，受热面积大，热效率高，节能降耗;外壳采用椭圆型封头，炉排采用铸铁圆形炉排，经久耐用，使用寿命长。
(4)卧式燃煤锅炉，燃料在炉排上燃烧后，火焰经过矮墙到燃烬室，从燃烬室经两侧翼形烟道到前烟箱，再由烟管管束到后烟室，然后由引风机抽引通过烟囱排入大气，不仅可防止锅壳底部受炉膛高温辐射，而且可使高温管板入口烟温下降，加之辅以回水引射，锅筒底部无死水区，还可以有效防止管板因过冷、沸腾而结垢及炉底凸包，烟气转向烟室可起除尘作用，也降低了原始排尘浓度。
(5)燃煤锅炉本体布置紧凑，占地面积小，运输方便，采用快装出厂，安装周期短，安装费用低，用户投入资金少，回收效益快。
(6)立式燃煤锅炉，热水锅炉，受热面积的管子全部是直管，并且有足够的清污手孔装置，便于手工机械清理污垢和进行内部检查。卧式燃煤常压热水锅炉，上部配有足够大的人孔，人员可以从人孔进入炉体内部，大大方便了检查和维修锅炉。
结构分类
煤粉燃烧器是将煤粉送入炉膛进行燃烧的设备。
①旋流式燃烧器:携带煤粉的一次风和不带煤粉的二次风分别用不同管道与燃烧器连接。煤粉与空气能充分混合并形成回流区。每台锅炉可配置4~48只燃烧器。
②直流式燃烧器:喷口成狭窄形,其一、二次风在燃烧器中都不旋转。煤粉在其中能完全燃烧。
受热面分蒸发受热面和过热受热面。现代大、中型锅炉均以水冷壁构成炉膛，由此水冷壁(即受热面)吸收炉内辐射热使水蒸发成饱和蒸汽。为不增加炉膛容积而增加辐射受热面，大型锅炉可采用双面曝光的水冷壁。过热受热面可分为布置于炉膛上部的屏式过热器受热面和布置于对流烟道内的对流过热器受热面。前者吸收炉内辐射热;后者吸收对流热。
空气预热器装于锅炉烟道尾部，用以回收烟气余热，提高助燃空气的温度。高参数、大容量的锅炉为提高热风温度(>300℃),常需使空气预热器与省煤器分级交叉布置。
产品基本要求：
1）.对燃料必须符合燃烧设备自身的设计使用要求，对燃料的成分、热值、杂质等必须符合燃烧设备及锅炉产品的设计要求。
2）、锅炉辅机设备与供水设备及其它配套的设备，如果用户不需要我公司提供，则必须保证用户自己提供的设备符合我公司产品设计的要求，如因用户配套设备的问题而引起产品任何质量问题的，本公司概不负责；如用户需要自己配套其它设备的，必须按公司的提供的要求进行配套设备的购买，且购买回来的产品必须经过我公司的确认。
3）.锅炉长期停运必须做好停炉的保养，以防腐蚀；再次投入运行前，应进行详细的检查，并特别注意对辅机的检查，以防通电后烧毁电机及发生其它事故；在用中的锅炉，必须定期不定期的检查与保养阀门、仪表、辅机设备、烟风系统、燃料系统等，确保全部设备及格配件正常。
5）.锅炉给水必须达到GB/T1576-2008《工业锅炉水质》的要求，这关系到锅炉安全和节约燃料。
6）.对产品的安装，必须找有相应安装资格的单位进行，且安装质量除了使用单位需要验收外，还必须由质量技术监督部门验收合格，安装必须确保所有设备安装符合产品设计规定的要求。



WNS系列蒸汽锅炉是锅壳式、波形炉胆、螺纹烟管型节能锅炉，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→第一对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于锅炉的安全运行及维修。锅炉安全控制严格按照NB/T47034-2013《工业锅炉技术条件》和国家有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→锅炉→汽水分离器→主蒸汽阀→分汽缸→用热主体。
l）额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。（2）安全阀应垂直安装在锅筒、集箱的最高位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。（3）杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。（4）对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。（5）安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不小于所有安全阀排汽面积的1.25倍。（6）安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排汽管底部应装有接到安全地点的疏水管，在排汽管和疏水管上都不允许装设阀门。
