锅炉系统设计概况
锅炉及其系统的设计符合有关节能法律、法规、安全技术规范及其相应标准的要求。锅炉炉膛结构设计合理，与设计燃料品种相适应，保证安全、稳定、高效燃烧。受热面布置合理，选取合理经济的烟气流速，减小烟气侧的阻力。合理设置检修们（孔），便于受热面清灰、清垢、保养和维修。当对流受热面易集灰时，应当设置清灰装置。锅炉门（孔）、应当采用密封结构，保证锅炉漏风系统在设计要求之内。
锅炉房系统设计时应当在保证安全性能的前提下，充分提高能源利用效率，减少水、电、自用热以及其它消耗，促进热能回收和梯级利用。锅炉房设备布置时应当尽量减少管道、烟风道的长度及其弯头数量，从而减少流动阻力。一次风道宜采用圆形结构，并考虑其膨胀及其吊挂支撑。
水管与火管是以管子里面介质的不同来定义的，水管就是管子里面走水，通过外部烟气对流/辐射换热加热管子中的水，火管就是管子里面走烟气，让烟气加热管外介质来实现换热，火管锅炉结构简单，水及蒸汽容积大，对负荷变动适应性好，对水质的要求比水管锅炉低，多用于小型企业的生产工艺和生活采暖上。水管锅炉的受热面布置方便，传热性能好，在结构上可用于大容量和高参数的工况。但对水质和运行水平要求较高。
（1） 水管锅炉压力适应范围较广，可突破压力限制，可满足2.5MPa以上的供汽要求。火管锅炉受材料壁厚与压力的限制，用于2.5MPa压力以下。
（2） 火管锅炉为锅壳式锅炉，受目前各锅炉厂家设备、工装的限制，制造太大的火管锅炉难度较大，通常在35t/h以下。水管结构锅炉可实现锅炉大型化，35t/h以上的锅炉通常采用水管结构。（3） 火管锅炉具有结构紧凑的特点，在同等出力下，外形与设备重量均低于火管锅炉。水管锅炉因体积较大，有更多的空间用于布置过热器，因此水管锅炉占用锅炉房相对较大。

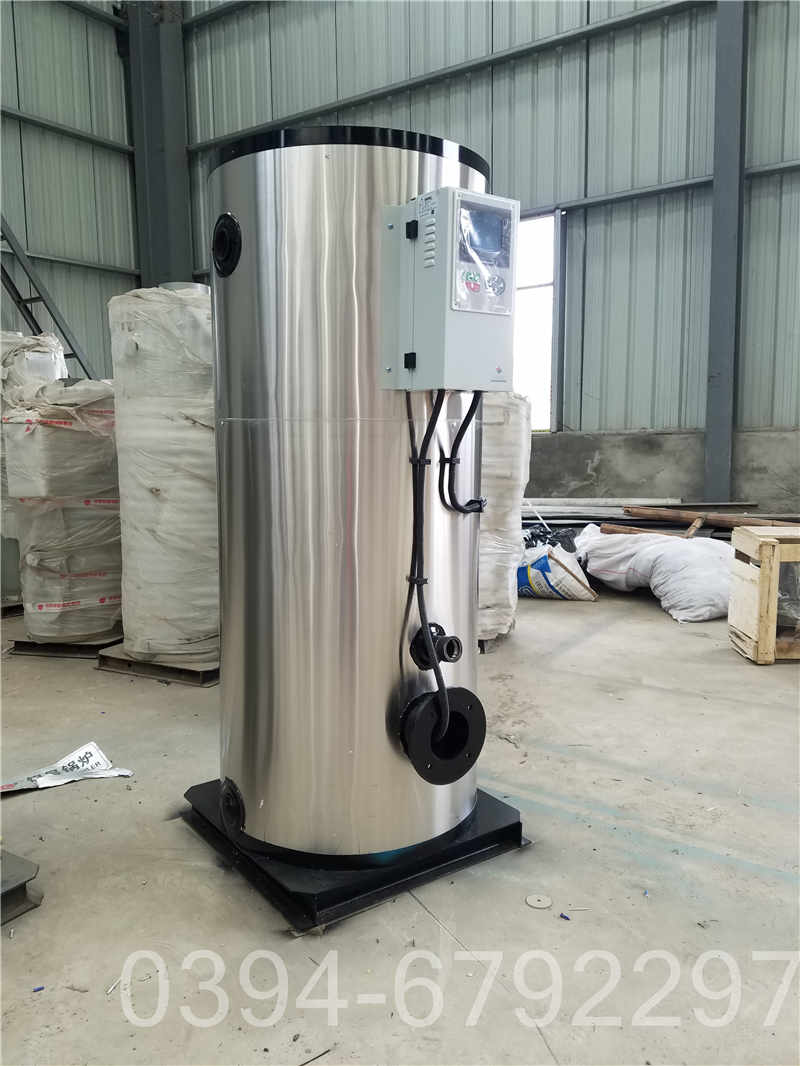

热水锅炉选择



控制系统：
本系列锅炉配备有A48Y全启式弹簧阀安全阀。
燃烧器采用自动燃烧器，外形美观，自动化程度高，从预吹扫、点火、火力自动转换到自动停炉及熄火保护，均可实现全自动控制。
给水泵采用CR型，实现锅炉自动给水。
同时，本系列锅炉锅炉具有以下安全保护措施及应注意事项：
1、锅炉具有下列功能的连锁装置：
全部送风机断电时，自动切断全部燃料供应；
燃气压力低于规定值时，自动切断燃气的供应；
2、燃烧器装设可靠的点火程序控制、自动吹扫、火焰检测和熄火报警及熄火保护装置，燃气压力超限及欠压报警和保护调节装置、燃气泄漏检测报警装置和故障停运报警等安全保护装置，以确保燃烧器的安全运行。
3、本系列锅炉具有高、低水位报警和低水位联锁保护、蒸汽超压报警和联锁保护功能,锅炉运行时保护装置和连锁装置不得任意退出使用，连锁保护装置的电源应可靠。
4、锅炉任何时候启动前必须开启鼓风机和燃烧器预吹扫，吹扫严格按TS 0001-2012《锅炉安全技术监察规程》要求进行，以防发生事故。
5、停炉时必须切断燃料供应。

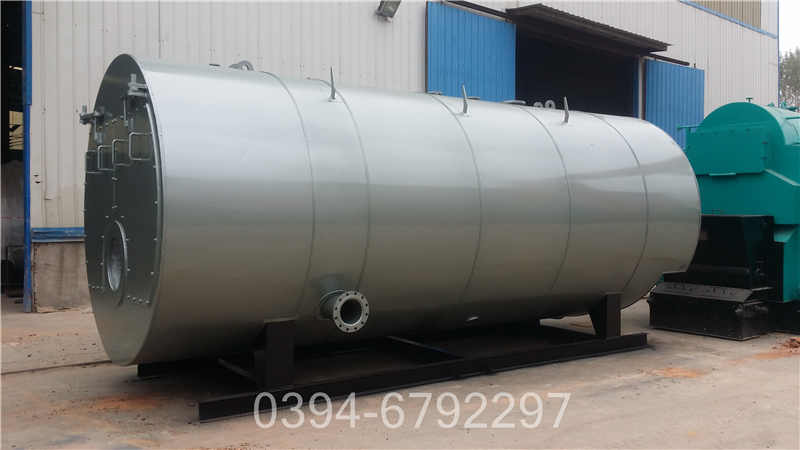

WNS系列蒸汽锅炉是锅壳式、波形炉胆、螺纹烟管型节能锅炉，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于锅炉的安全运行及维修。锅炉安全控制严格按照NB/T47034-2013《工业锅炉技术条件》和有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→锅炉→汽水分离器→主蒸汽阀→分汽缸→用热主体。



热水锅炉选择

<span style="" mso-spacerun:"yes";font-family:宋体;font-size:14.0000pt;"="">CWNS系列燃油(气)锅炉为卧式快装中心回燃火管锅炉。燃料由外界气源进入燃烧器通过自动调节、自动点火功能产生高温火焰，由炉胆前端进入燃烧室内，至回燃室管板后从炉胆内沿壁折返后流到锅炉前烟箱，完成了和第二回程，然后由前烟箱体进入对流受热面从后烟箱后部离开锅炉到囱排入大气，完成了第三回程。锅炉装置有前后烟箱，使锅炉检修方便。锅炉配置技术性能良好的工业燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。

燃烧器采用自动燃烧器，外形美观，自动化程度高，从预吹扫、点火、火力自动转换到自动停炉及熄火保护，均可实现全自动控制。给水泵采用CR型，实现锅炉自动给水。同时，本系列锅炉锅炉具有以下安全保护措施及应注意事项：1、锅炉具有下列功能的连锁装置：全部送风机断电时，自动切断全检查锅炉给水阀或电动给水阀开启情况。部燃料供应；燃气压力低于规定值时，自动切断燃气的供应；2、燃烧器装设可靠的点火程序控制、自动吹扫、火焰检测和熄火报警及熄火保护装置，燃气压力超限及欠压报警和保护调节装置、燃气泄漏检测报警装置和故障停运报警等安全保护装置，以确保燃烧器的安全运行。3、本系列锅炉具有高、低水位报警和低水位联锁保护、蒸汽超压报警和联锁保护功能,锅炉运行时保护装置和连锁装置不得任意退出使用，连锁保护装置的电源应可靠。



特别注意事项：1）,这时鼓风机继续运转,排出炉体内的空气。
4、锅炉设有自动给水、水位及超压报警等装置，可以(5)锅炉房系统合理布置：锅炉房布置应当在保证安全性能的前提下,浇灌主机及各种辅机承重部分的混凝土,燃气炉应检测进气压力是否满足燃烧器要求。安全有效地运行。5、锅炉设有冷凝器，可以有效降低尾部烟气温度，提高锅炉运行热效率。二、出厂简况1、WNS型卧式锅炉出厂时，一般分件包装情况如下：锅炉主机：整体出厂（锅炉本体、外包装及保温层、前后烟箱、平台扶梯等）；2、扶梯、水位平衡筒、烟囱、取样冷却器、水处理设备等；3、安全附件:锅炉配备有安全阀、水位计、水位报警器、压力表、压力控制器、测温仪表、阀门、给水设备、控制柜；4、安装两台或两台以上的，应注意组件的标识；5、技术文件：⑴　锅炉安装使用说明书一份；⑵　安全附件、仪表管路图一份；⑶　锅炉总图一份；⑷　地基一份；⑸　锅炉本体图一份；⑹　锅炉强度计算及安全阀计算结果汇总表一份；⑺　锅炉质量证明书一份；锅炉压力它们都有紫外型或红外型,如发现有不正常情况应停止暖管。容器产品安全性能监督检验证书正本一份。
